Maintaining the Instrument
Fuse Locations
88
Fuse Locations
Refer to Figure 15 and Table 8 below for fuse locations and part numbers.
WARNING Fuse replacement should be performed only by qualified service personnel.

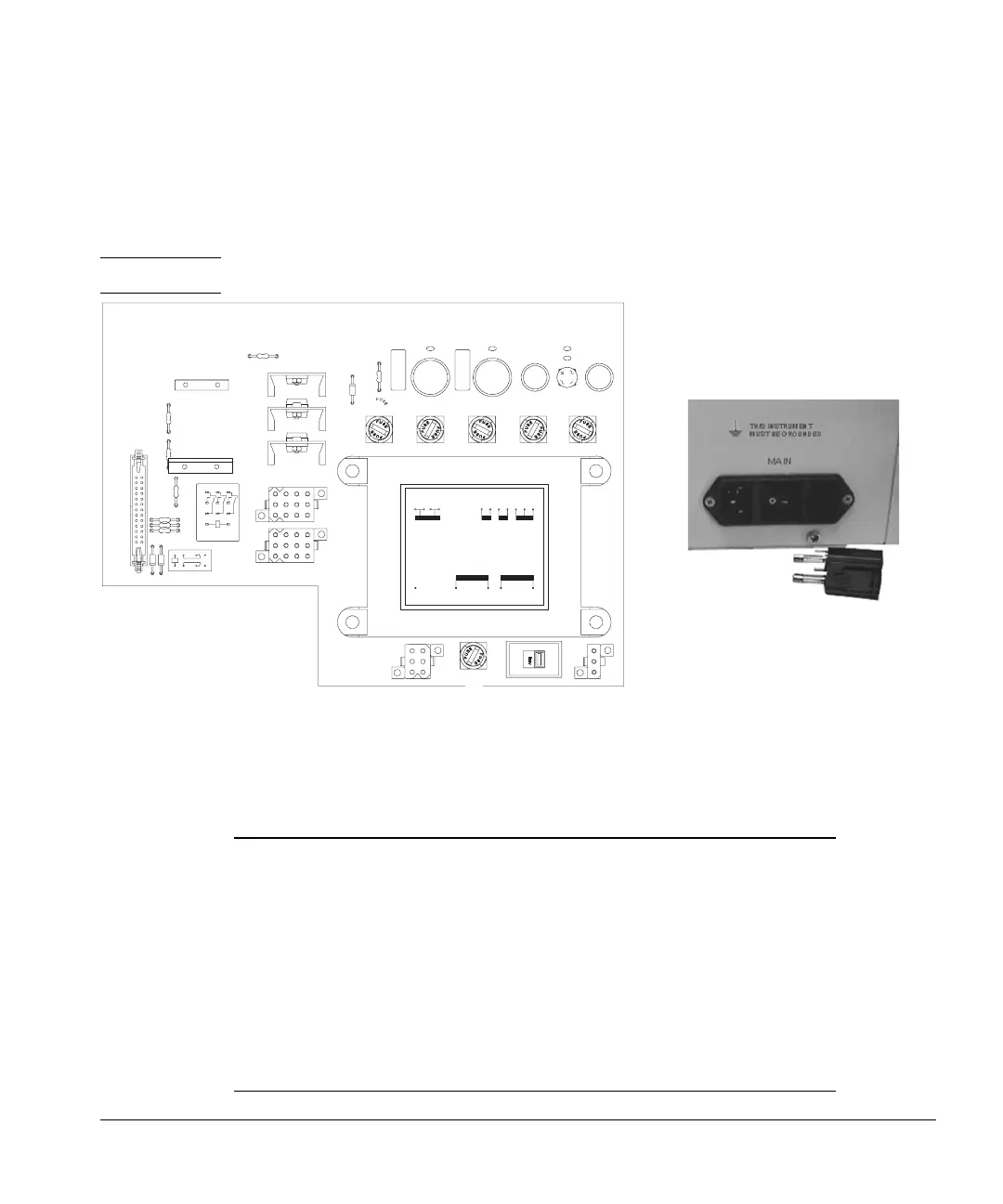

Figure 15. Fuse locations on the power supply
Table 8. Fuse Part Numbers
Fuse Location Voltage Description Part No.
F1 230 0.5 A, 5×20 384-1695004-HSP
F1 115 1 A, 5×20 T 384-1595011-HSP
F2 all 2 A, 5×20 T 384-1695001-HSP
F3, F4 all 0.5 A, 5×20 384-1695004-HSP
F5 all 2 A, 5×20 T 384-1695001-HSP
F6 all 6 A, 5×20 F 384-1295001-HSP
Power cord fuse holder 230 3 A, 5×20 T 384-1695003-HSP
Power cord fuse holder 115 6 A, 5×20 F 384-1295001-HSP
