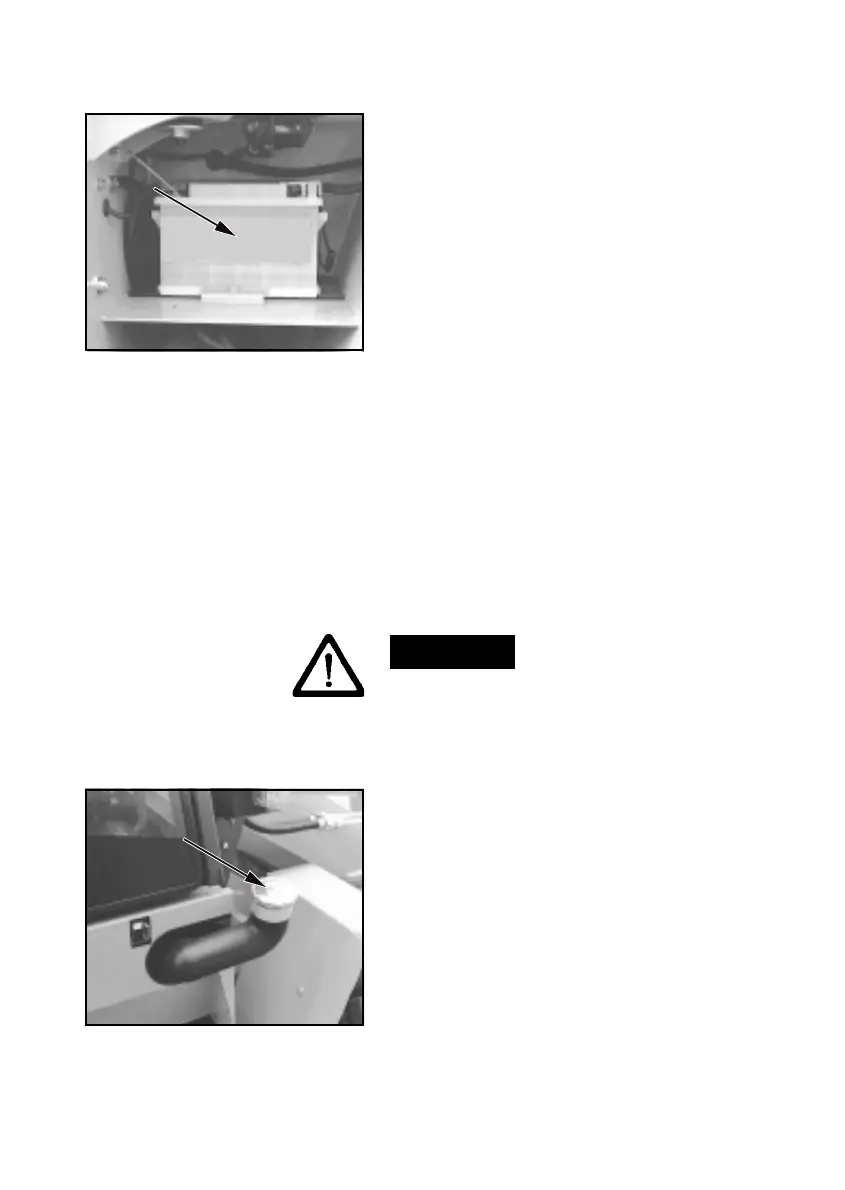

Bild 4-3
Bild 4-4
Elektrische Anlage
bestehend aus:
2 Hauptscheinwerfer, vorn
2 Arbeitsscheinwerfer, vorn (SA)
1 Arbeitsscheinwerfer, hinten (SA)
1 Steckdose 7-polig, vorn
Warnblinkanlage
Fahrtrichtungsblinkleuchten
Bremsleuchten
Schlußleuchten
Signalhorn
Innenbeleuchtung
Radioanlage (SA)
Rundumkennleuchte (SA)
(SA= Sonderausstattung)
Batterie
Im Batterie-/Werkzeugfach (4-1/12)
ist eine nach DIN wartungsfreie
Batterie (4-3/Pfeil) mit erhöhter
Kaltstartleistung installiert. Batterie
sauber und trocken halten. An-
schlußklemmen mit säurefreiem
und säurebeständigem Fett leicht
einfetten.
ACHTUNG
Elektrische Schweißarbeiten am
Gerät dürfen erst dann durchge-
führt werden, wenn zuvor die Batte-
rieklemmen abgezogen worden
sind. Beim Abziehen erst den Minus-
Pol, dann den Plus-Pol abklemmen.
Beim Aufstecken in umgekehrter
Reihenfolge verfahren.
Kraftstoffversorgungsanlage
Der Kraftstoffbehälter befindet sich
am Rahmenlängsträger rechts. Die
Überwachung des Behälterinhalts
erfolgt durch einen elektrischen
Kraftstoffanzeiger im Fahrerhaus.
Der Einfüllstutzen (4-4/Pfeil) befin-
det sich auf der rechten Seite im
Aufstiegsbereich.
