ahlmann AS 4 - Page 141

S04CS04C

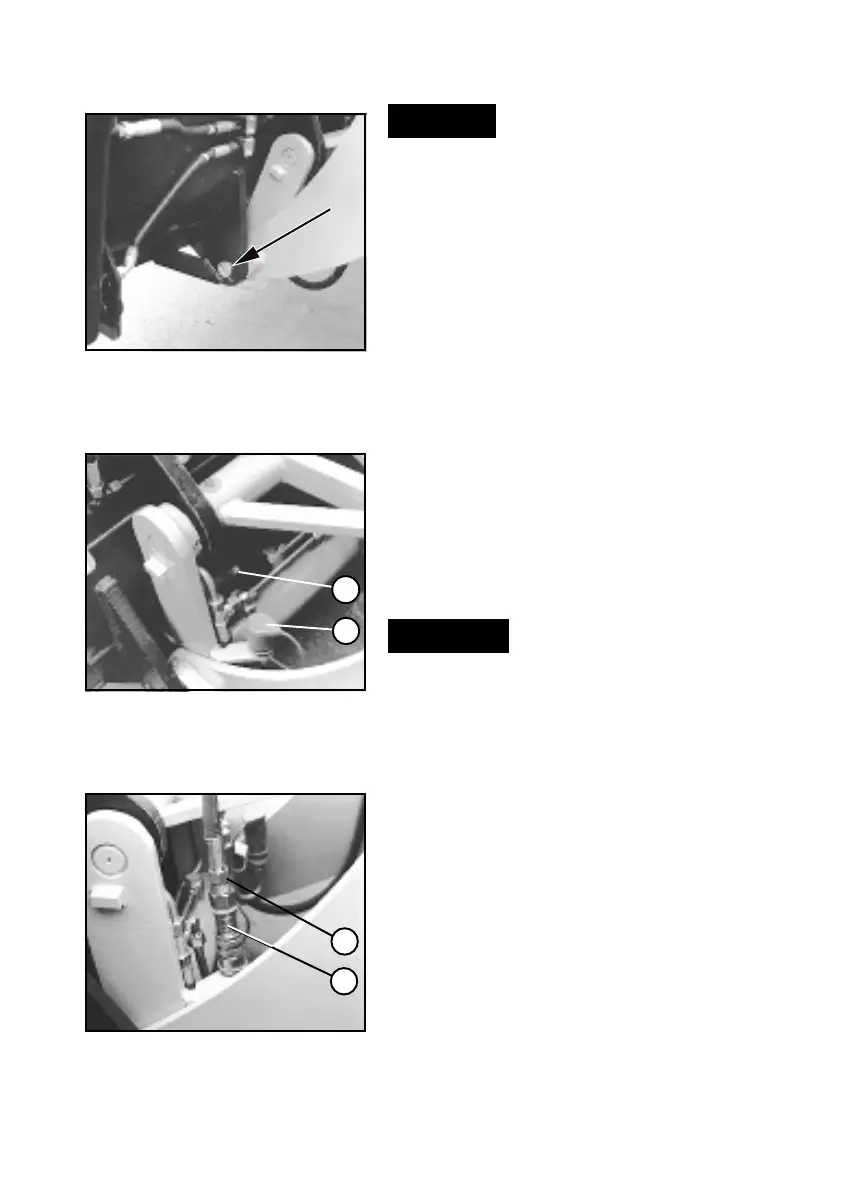

Bild 6-10
Bild 6-11
Bild 6-12
6-6
GEFAHR
Die beiden Bolzen der Schnell-
wechselvorrichtung müssen sich
auf beiden Seiten in den Aufnah-
mebohrungen der Schaufelaufhän-
gung befinden und seitlich deutlich
erkennbar herausragen (6-10/Pfeil).
(6) Motor abstellen.
(7) Druck aus den Hydraulikleitun-
gen durch Hin- und Herbewegungen
des Handhebels für Zusatzhydraulik
(4-7/8) beseitigen.
(8) Kugelblockhahn (6-11/1) um-
legen.
(9) Schutzkappen von Schnell-
kupplungen der Schnellwechselvor-
richtung (6-11/2) und den Schlauch-
leitungen der Mehrzweckschaufel
(6-12/1) abziehen.
(10) Hydraulikschlauchleitungen
der Mehrzweckschaufel mit den
Schnellkupplungen der Schnell-
wechselvorrichtung verbinden (6-12)
und Schiebemuffe (6-12/2) der
Kupplung um 90° verdrehen.
ACHTUNG
Beim Verbinden auf Sauberkeit und
vollständige Verbindung achten.
Abbau
(1) Mehrzweckschaufel auf dem
Boden standsicher ablegen.
(2) Motor abstellen.
(3) Druck aus den Hydraulikleitun-
gen durch Hin- und Herbewegungen
des Handhebels für Zusatzhydraulik
(4-7/8) beseitigen.
(4) Der Abbau erfolgt in umge-
kehrter Reihenfolge zum Anbau.
HINWEIS
Das Typenschild befindet sich auf
der Schaufelrückenseite rechts
unterhalb des Querträgers (6-8/
Pfeil).
1
2
1
2
