ALLEN & HEATH SQ Series User Manual

 75
Reference Guide V1.5.0
12.5 Footswitch
TSまたはTRS1/4インチジャックプラグを備えたシングルまたはデュアルの、モメンタリーまた
はラッチフットスイッチを「Footswitch」ソケットに接続します。

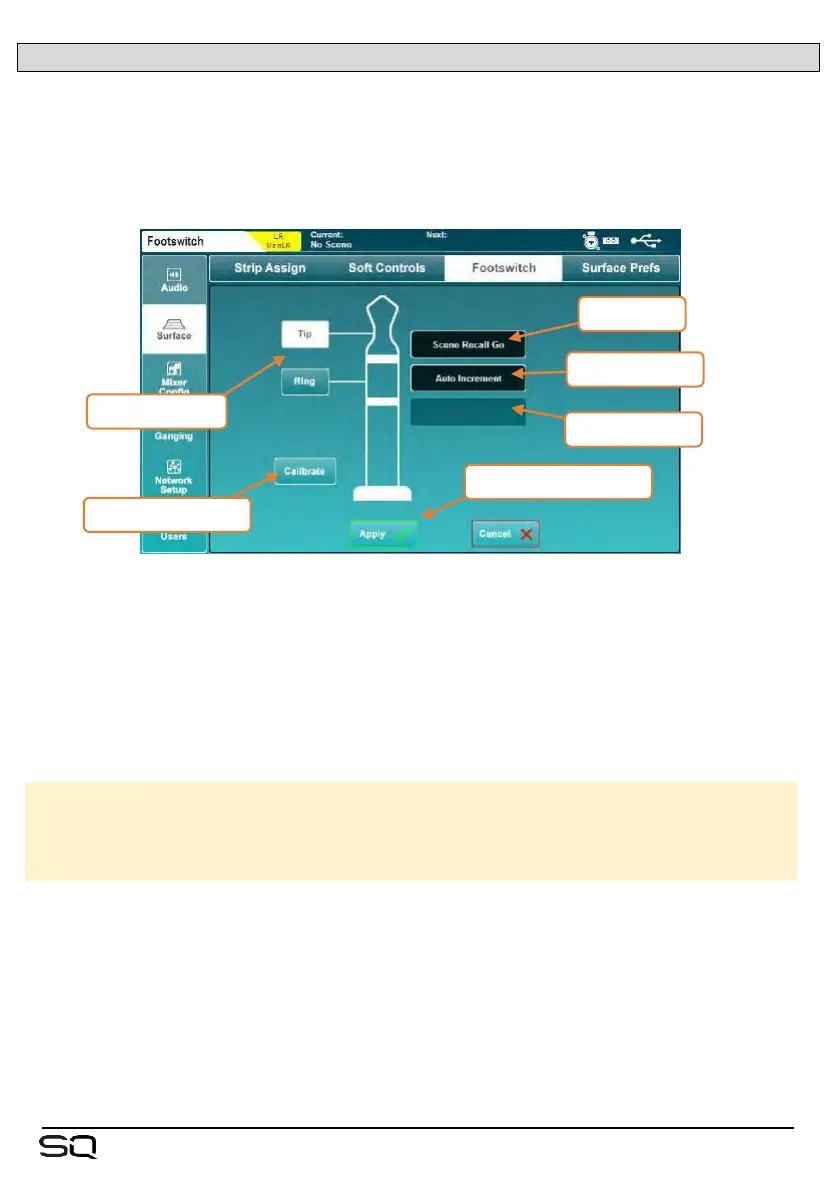

「Setup」画面で「Surface」タブ、「Footswitch」タブの順にタッチして、フットスイッチの設定とア
サインを表示および調整します。
最初にフットスイッチを接続するときに、「Calibrate」ボタンをタッチして、使用するスイッチの
タイプを設定します。画面の指示に従います。
• シングルフットスイッチは通常「Tip」接続を使用します。
• デュアルフットスイッチを使用して、どのスイッチがTipまたはRingに接続されるかは試
してみる必要がある場合があります。
スイッチのタイプのオプションは次のとおりで、フットスイッチと一致する必要があります：
Unused = 使用しないスイッチを選択します。
Latching = 押して離すとオンになり、もう一度押すとオフになります。
Momentary = 押し続けている間スイッチがオンになり、離すとスイッチがオフになります。
Soft Latch = モメンタリースイッチをラッチスイッチとして使用できるようにします。
フットスイッチへの機能アサイン：
1) 「Tip」または「Ring」ボタンのいずれかにタッチして、スイッチを選択します。
2) control typeの値をタッチして、タイプを選択します。
3) control option 1 の値（利用可能な場合）をタッチして、オプションを選択します。
4) control option 2 の値（利用可能な場合）をタッチして、オプションを選択します。
5) 「Apply」または「Cancel」ボタンをタッチして、変更を適用またはキャンセルします。
 使用可能なフットスイッチのアサインは、ソフトキーのアサインと一致しています。
switch selection
control type
control option 1
フットスイッチのcalibrate
control option 2
Apply 変更を適用

ALLEN & HEATH SQ Series Specifications

General

Type	Digital Mixer
Sample Rate	96kHz
Touchscreen	7-inch capacitive touchscreen
Expansion	SLink port for remote I/O expanders
I/O Ports	XLR Mic Inputs, TRS Line Inputs, XLR Main Outputs, TRS Monitor Outputs
EQ	4-band parametric EQ on inputs and outputs
Power Supply	Internal
