Layout and function
AMALOG BAH0017.6 08.19
17

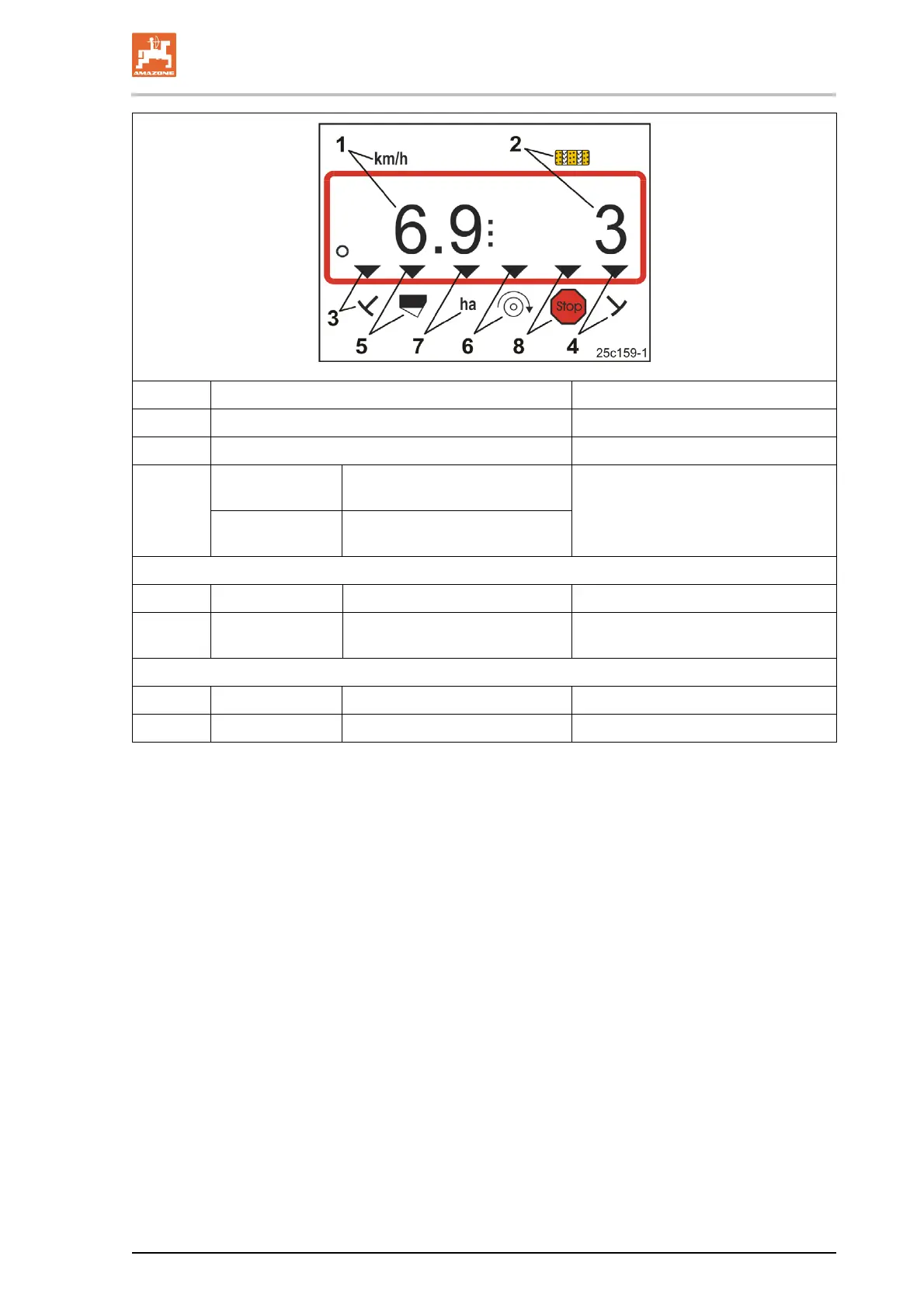

Fig. 8/… Display and/or control symbol sensor
1 Forward speed [km/h] pulses from the distance sensor
2 Tramline counter position Control terminal data
3
or
4
Control symbol
Left track marker
in working position
pulse,
e.g. from track marker sensor
Control symbol
Right track marker
in working position
Display appears automatically in event of faults:
5 Control symbol Refill hopper pulses from level sensor
6 Control symbol
Blower fan speed deviation
above 10%
pulses from fan sensor
(pneumatic seed drills)
Displays called up via function keys:
7 Control symbol Worked area [ha] pulses from the distance sensor
8 Control symbol Blocking the tramline counter Manual entry
Fig. 8
