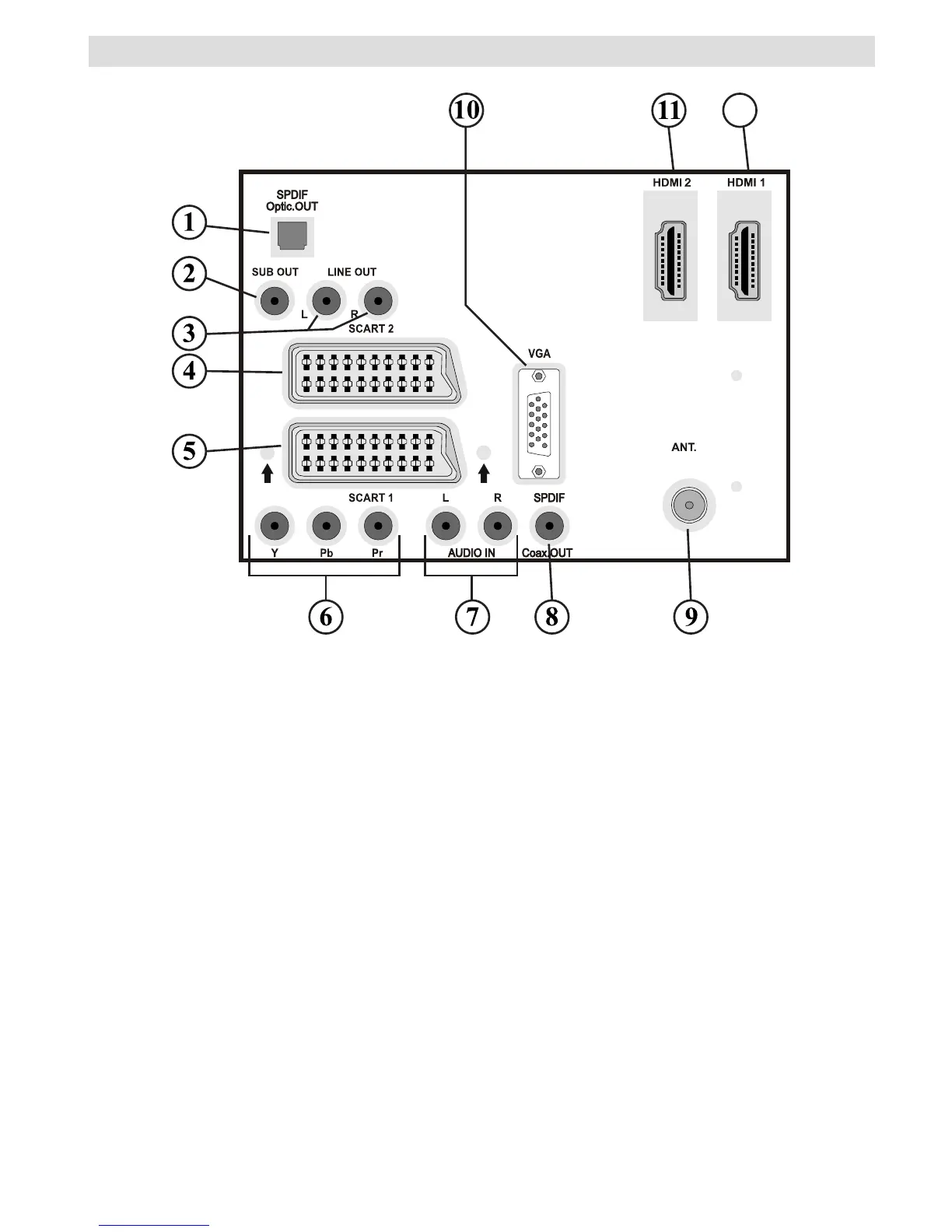

1. S/PDIF Out digitala utgående ljudsignaler för den aktuella källan
Använd digital optik för att överföra ljudsignaler till en enhet med S/PDIF-ingång.
2. Subwoofer Out används för anslutning av en extern, aktiv subwoofer för att skapa en
djupare baseffekt.
Använd en lämplig RCA-kabel för att ansluta enheten till en subwoofer.
Audio Line Outs3. utgående ljudsignaler till extern enhet såsom ett alternativt ljudsystem.
För att ansluta de externa högtalarna till din TV, använd AUDIO LINE OUTS på TV:n med
en ljudkabel.
4. SCART 2 ingångar eller utgångar för externa enheter.
5. SCART 1 ingångar eller utgångar för externa enheter.
Anslut SCART -kabeln mellan SCART -kontakterna på TV:n och SCART-kontakten på din
externa enhet (som en dekoder, video eller DVD-spelare).
Notera: Om en extern enhet är ansluten via SCART -kontakterna, kommer TV:n
automatiskt att skifta till AV-läge. Om båda kontakterna är upptagna samtidigt, kommer
SCART 1 användas före SCART 2 om detta inte valts manuellt.
Notera: Anslut dekodern till EXT-1, om du vill titta på en kodad kanal. Dekodern kanske inte
fungerar korrekt om du inte anslutit den till SCART 1 (Ext-1)-kontakten
6. Component Video Inputs (YPbPr) används för att ansluta komponentvideo.
Du kan ansluta komponentvideo och ljudkontakter med en enhet som har en
komponentutgång. Anslut komponentvideokablarna mellan COMPONENT VIDEO INPUTS
