Norsk - 92 -

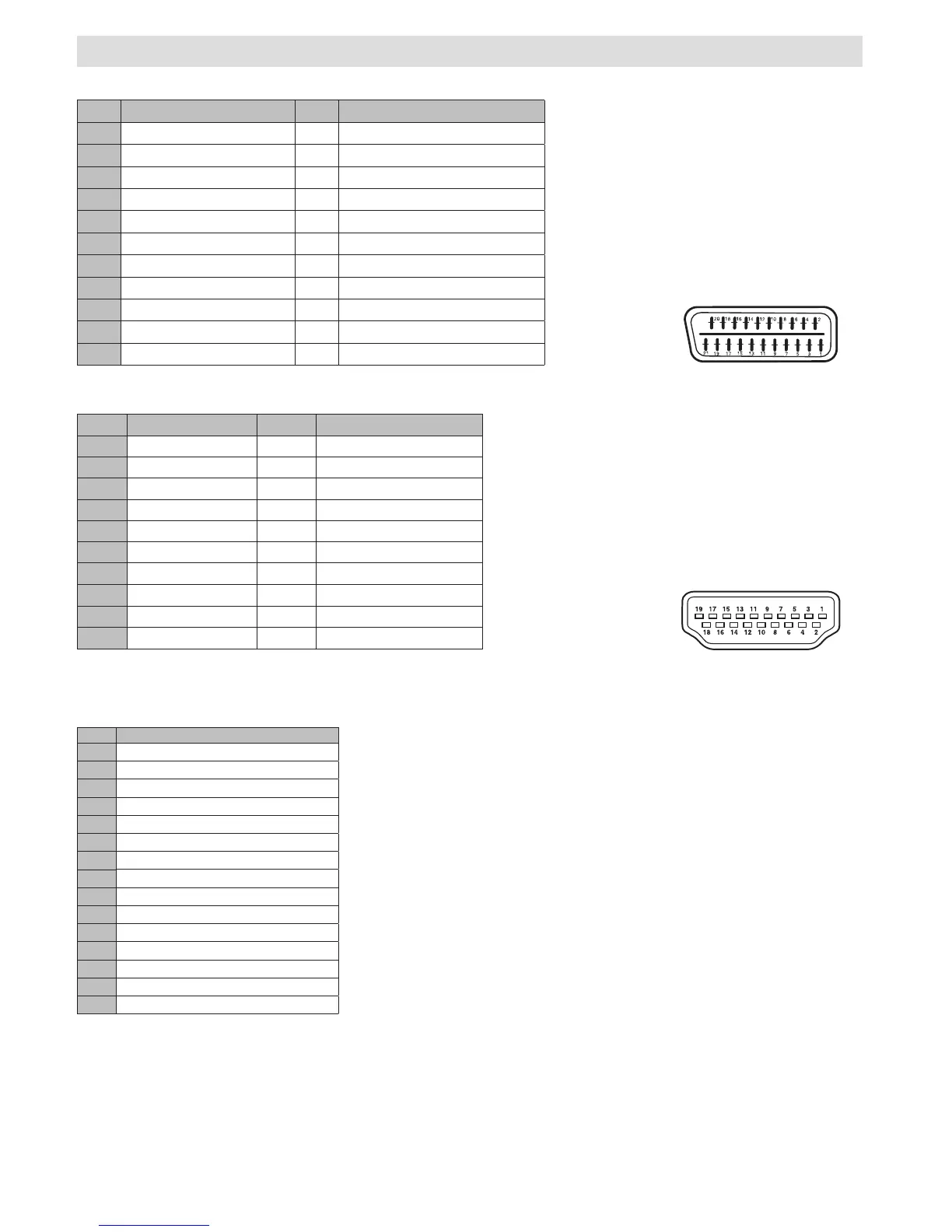

Tillegg C: Pluggenes spesikasjoner
Spesikasjoner for SCART-inngangen
Plugg
Inngangssignal
Plugg
Inngangssignal
1
LYD UT (HØYRE) 12
Ikke i bruk
2
LYD INN (HØYRE) 13
RGB-R GND
3
LYD UT (VENSTRE/MONO) 14
GND
4
LYD GND 15
RGB-R / S-VHS-KROMINANS INN
5
RGB-B GND 16
BLANKINGSSIGNAL
6
LYD INN (VENSTRE/MONO) 17
SAMMENSATT VIDEO GND
7
RGB-B IN 18
BLANKINGSSIGNAL GND
8
LYD/RGB VEKSLING/16:9 19
SAMMENSATT VIDEO UT
9
RGB-G GND 20
SAMMENSATT VIDEO/S.VHS LYSTETTHET INN
10
Ikke i bruk 21
GND/SKJERMING (RAMME)
11
RGB-G IN
Spesikasjoner for HDMI-inngangen
Plugg
Inngangssignal
Plugg
Inngangssignal
1
TMDS Data2+ 11 TMDS Klokkeskjerming
2
TMDS Data2-skjerming 12 TMDS-klokke-
3
TMDS Data 2- 13 CEC
4
TMDS Data 1+ 14 Reservert (N.C. på enhet)
5
TMDS Data1-skjerming 15 SCL
6
TMDS Data1- 16 SDA
7
TMDS Data0+ 17 DDC/CED jording
8
TMDS Data0-skjerming 18 +5V strøm
9
TMDS Data0- 19 Hot Plug Detect
10
TMDS-klokke+
Inngangssignal
PC RGB-terminal (D-sub 15-pluggskontakt)
Plugg
Inngangssignal
1
R
2
G eller synk. på grønn
3
B
4
Ingen kobling
5
Ingen kobling
6
R.GND
7
G.GND
8
B.GND
9
Ingen kobling
10
GND
11
Ingen kobling
12
[SDA]
13
H-synk. eller H/V sammensatt synk.
14
V.synk. [V.CLK]
15
[SCL]
