NL13

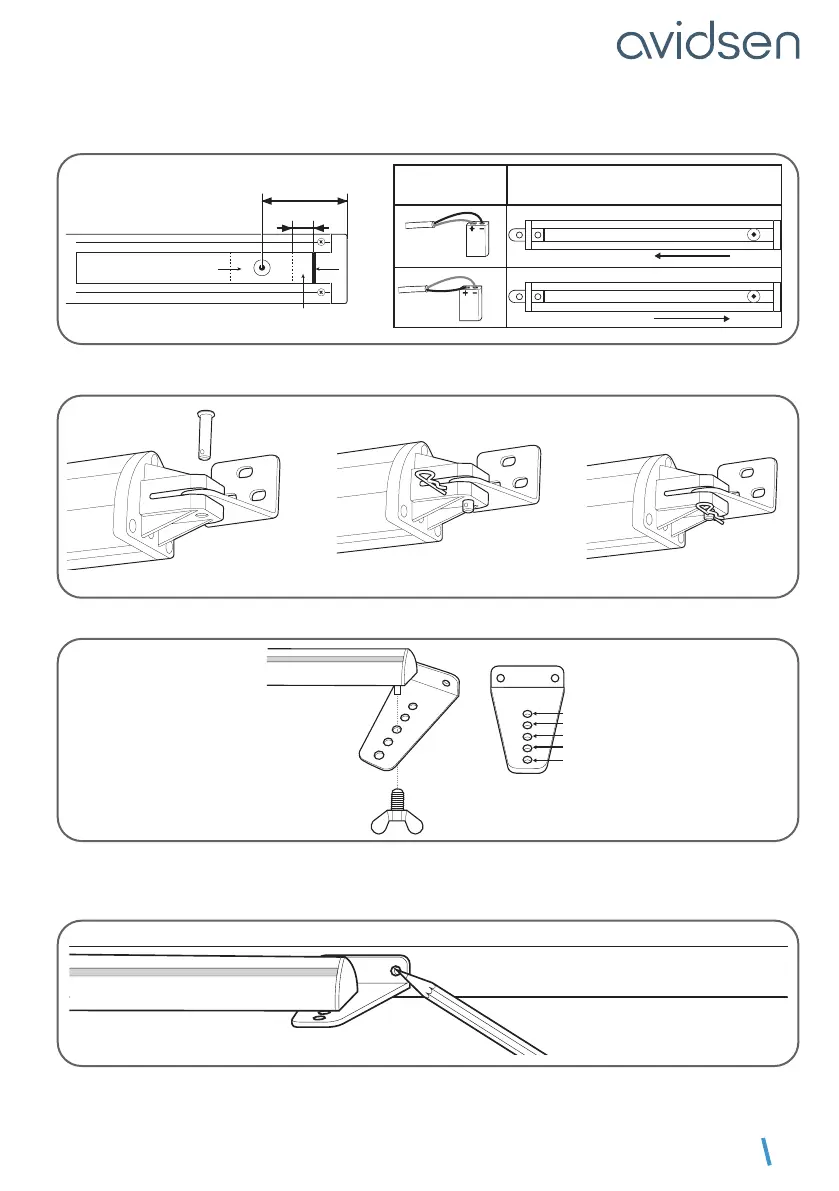

C - INSTALLATIE
Let op! Het is erg belangrijk om deze stap te respecteren, anders opent de poort mogelijk niet helemaal
of sluit deze niet goed!
P
I
L
E
9
V
P
I
L
E
9
V
Bewegingsrichting van de stang
Verbinding van
de batterij
blauw
blauw
bruin
bruin
karretje
steunmuur
vrije ruimte
48mm
5mm
Monteer de rotatie-as van de cilinder met het bevestigingsoog van de zuil
Bevestig met behulp van een vleugelschroef het bevestigingsoog met de cilinder. Gebruik het gat dat
overeenkomt met de afstand D (zie tabel p.12).
1
2
3
4
5
Sluit de poort door deze stevig op de centrale aanslag te drukken en draai vervolgens de cilinder om
de voet van het bevestigingsoog op de poort te plaatsen. Markeer vervolgens de plaatsing van de 2
bevestigingsgaten op de poort.
