C - INSTALLAZIONE
6.2 - MARTINETTI
Per il cablaggio dei martinetti, usare un cavo con sezione 2x1,5mm² e scatole di derivazione a tenuta. Per
ciascun motore, il cavo non deve superare gli 8 m di lunghezza.
• Apertura verso l’interno:
NBSSPO
CMFV
NBSSPO
CMFV

/
352*
2.


/ / / /


%$7 75$16
*1' *1' 3+2 9 0 0 0 0 ZDUQ ZDUQ %
* martinetto installato sul battente che si apre per primo
6.3 - LAMPEGGIANTE
• Collegare i li del lampeggiante alla morsettiera come indicato nello schema seguente e ricollegare la
morsettiera.
• Usare un cavo con sezione 2x0,5mm² minimo.
• Rispettare la polarità.
L0
PROG
OK
+
-
L1 L2 L3 L4
+
-
BATTRANS
GND GND PHO +24V M1- M2- M1+ M2+ warn- warn+ 2B

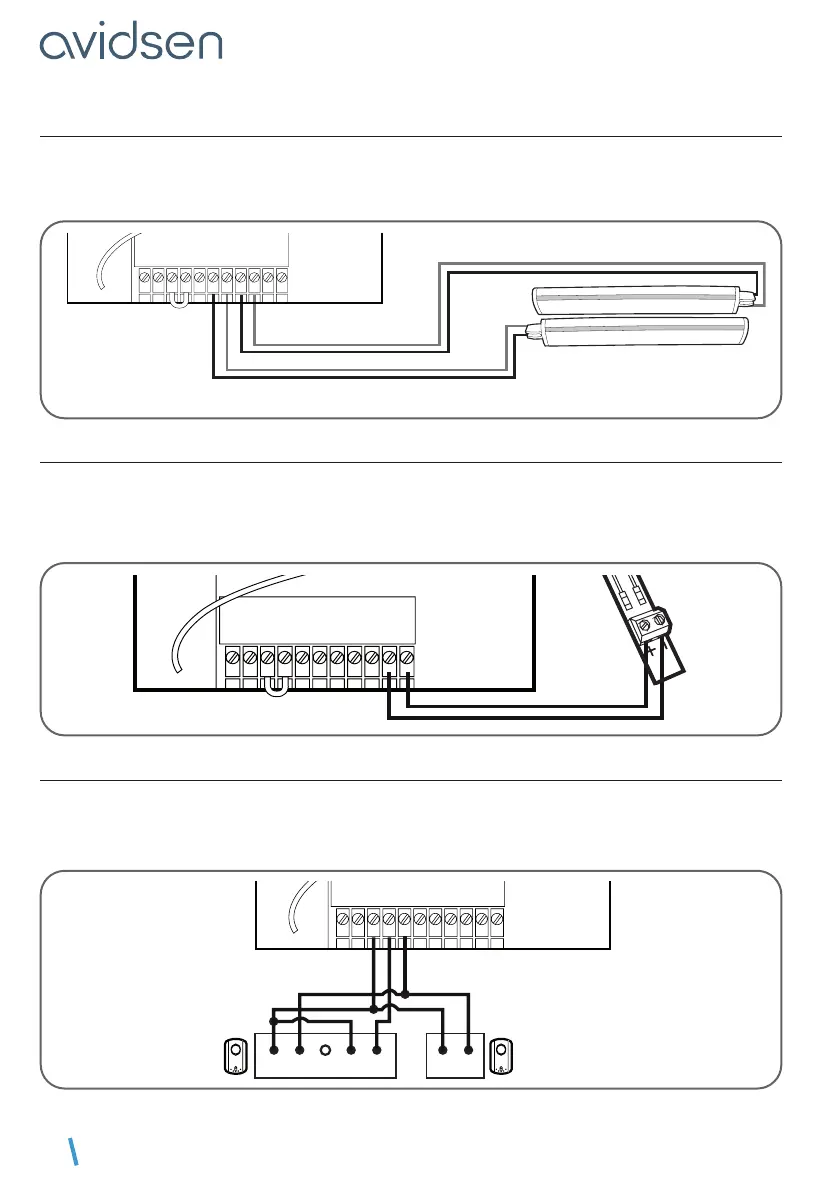

6.4 - FOTOCELLULE
• Scollegare la morsettiera amovibile, collegare i li delle fotocellule alla morsettiera come indicato nello
schema seguente e inne ricollegare la morsettiera.
1 coppia di fotocellule
+
-
BATTRANS
GN
D
GN
D
PH
O
+24V
M1- M2- M1
+
M2
+
warn- warn+
2B
~- ~+ ~+~-NO COM NC
Fotocellula RX1 Fotocellula TX1
