PT 10
C - INSTALAÇÃO

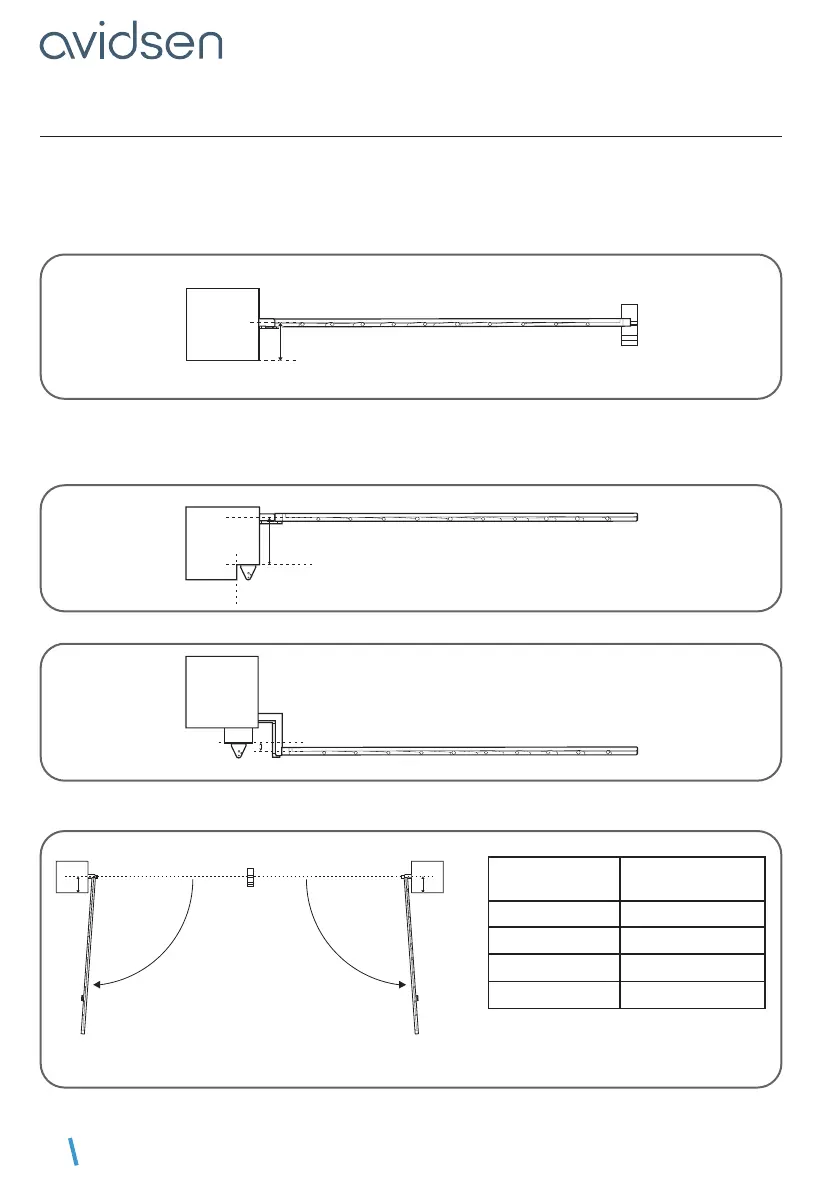

2.1 - ÂNGULO DE ABERTURA MÁXIMO
A colocação dos cilindros depende do ângulo de abertura pretendido, que depende da distância D
(distância entre o eixo da dobradiça e a face interior do pilar).
Caso normal
• Se D < 170 mm
D
distância D
vista de cima
pilar
Casos especiais
• Se D > 170 mm e se a estrutura dos pilares o permitir, deve ranhurar os pilares para que D’ seja igual
a 170 mm.
D’
pilar
• Se D < 0 mm coloque um calço sucientemente grosso para que D’ seja igual a 0 mm.
D’
pilar
Determine o ângulo de abertura de cada batente em função dos dados da seguinte tabela.
O ângulo de abertura pode ser diferente para cada batente mas nunca deverá ser inferior a 40°.
Para uma
abertura até
Distância D
(em mm)
90° de 0 a 170 máx
100° de 0 a 110 máx
110° de 0 a 60 máx
120° de 0 a 20 máx
D
D
limitador central
Lado interior da propriedade
vista de cima
ângulo
de abertura
ângulo
de abertura
limitador
lateral
