F - MAINTENANCE ET ENTRETIEN
2.1 - HISTORIQUE ÉVÈNEMENTS ET CODES
D’ERREUR
• Lors du fonctionnement, il peut se produire
des événements qui peuvent être soit des
dysfonctionnements de l’automatisme, soit des
conséquences de l’action de l’utilisateur.
• Chaque événement différent a un code.
• Ce code s’afche par une combinaison de LED
rouges allumées, éteintes ou clignotantes sur
l’afchage MENU 0.
• Dès que l’on appui sur OK ou sur PROG, ce
code s’efface. Cependant, les 4 derniers codes
générés sont mémorisés, et sont consultables
dans un historique.
• Pour y accéder, appuyer 2 fois sur OK puis
utiliser les boutons «+» et «–» pour faire déler
les codes mémorisés.
An de diagnostiquer d’éventuels problèmes, voici
la liste des codes et leur signication :

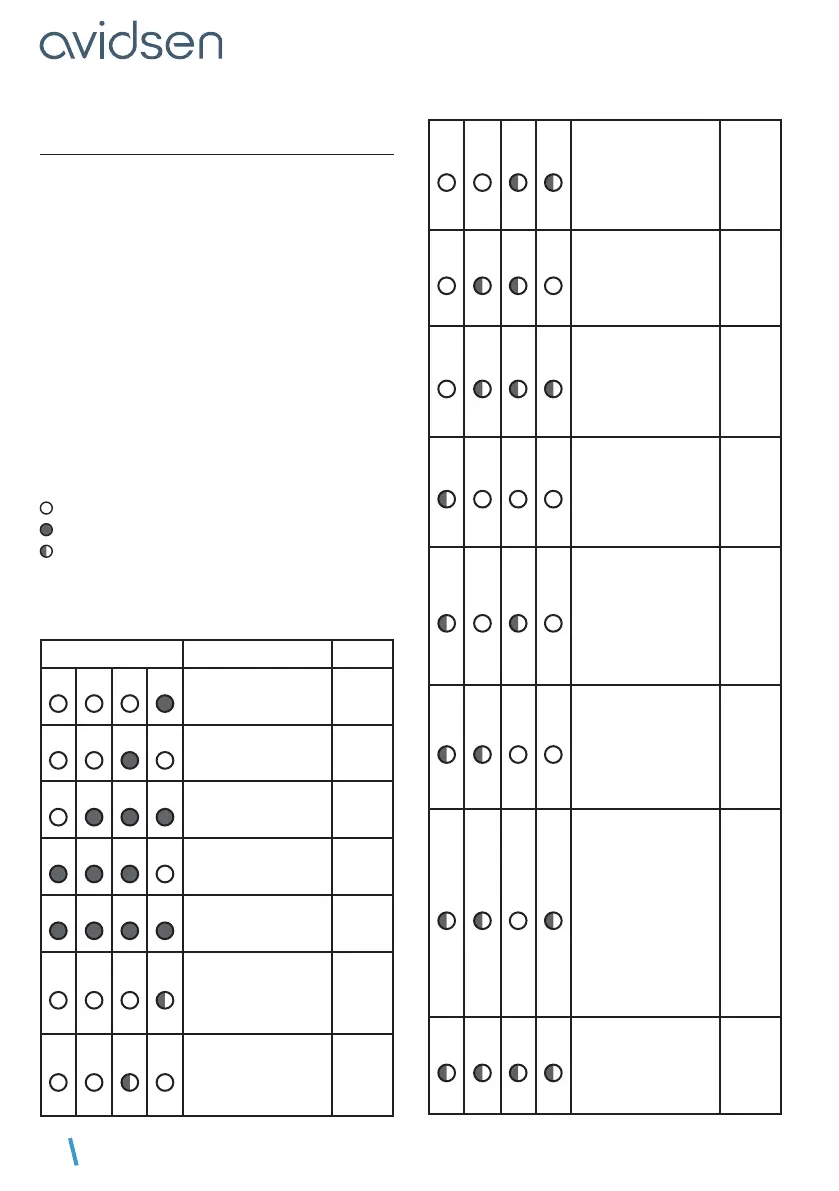

: LED éteinte
: LED allumée
: LED clignotante
Il y a deux type de code : Erreur (E) ou Information
(I). Attention, une erreur nécessite une action
de l’installateur an de corriger le problème de
l’automatisme.
LED Description Type
L1
L2 L3 L4
Une détection
d’obstacle a eu lieu
sur M1 en fermeture.
I
L1
L2 L3 L4
Une détection
d’obstacle a eu lieu
sur M2 en fermeture.
I
L1
L2 L3 L4
Le faisceau des
photocellules a été
coupé.
I
L1
L2 L3 L4
Une détection
d’obstacle a eu lieu
sur M1 en ouverture.
I
L1
L2 L3 L4
Une détection
d’obstacle a eu lieu
sur M2 en ouverture.
I
L1
L2 L3 L4
Le moteur M1 n’est
pas branché ou
mal branché (faux
contact), vérier les
branchements.
E
L1
L2 L3 L4
Le moteur M2 n’est
pas branché ou
mal branché (faux
contact), vérier les
branchements.
E
L1 L2 L3 L4
Le temps maximum
de fonctionnement a
été atteint (un moteur
tourne dans le vide
et n’arrive donc pas
en butée?), veriez
l’embrayage.
E
L1
L2 L3 L4
Le battant M1
s’est fermé avant
le battant M2,
augmenter le temps
de décalage entre
les battants.
E
L1
L2 L3 L4
Trois
détections d’obstacle
consécutives
en ouverture.
Veriez la zone de
déplacement du
portail.
E
L1
L2 L3 L4
Trois détections
d’obstacle
consécutives
en fermeture.
Veriez la zone de
déplacement du
portail.
E
L1
L2 L3 L4
L’alimentation
principale a été
coupée pendant
une phase de
mouvement OU
la batterie est trop
faible pour un
fonctionnement
correct.
E
L1
L2 L3 L4
L’auto-apprentissage
n’est pas valide (il n’a
jamais été fait, ou un
réglage nécessitant
de refaire l’auto-
apprentissage a été
modié). Lancez un
auto-apprentissage.
E
L1
L2 L3 L4
La fermeture
automatique a été
annulée. Générée
s’il se produit 3
réouverture (10
en mode collectif)
consécutives à
une coupure des
photocellules
pendant fermeture
automatique OU si le
faisceau a été coupé
pendant plus de 3
minutes.
E
L1
L2 L3 L4
L’entrée de
commande portail
(2B) est connectée
en permanence à la
masse. Vériez les
branchements.
E
