2.1 - MAXIMALE OPENINGSHOEK

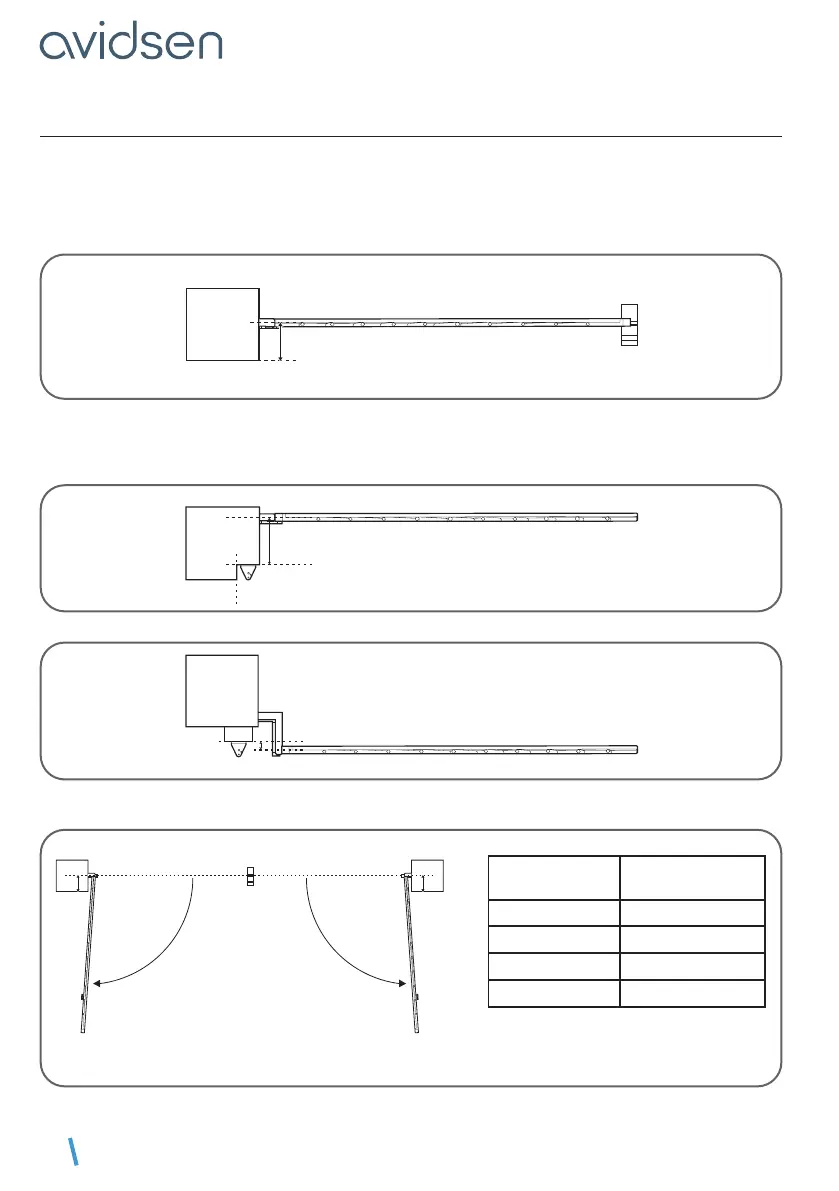

De plaatsing van de cilinders is afhankelijk van de gewenste openingshoek die afhangt van afstand D
(afstand tussen de as van het scharnier en de binnenzijde van de zuil).
Normaal geval
• Als D<170mm
D
D
afstand D
bovenaanzicht
zuil
Specieke gevallen
• Als D>170mm en als de structuur van de zuilen het toelaat, kunt u een inkeping maken in de zuilen zodat
D’ gelijk is aan 170mm.
D’
zuil
• Als D<0mm, plaatst u een voldoende dikke wig, zodat D’ gelijk is aan 0mm.
D’
zuil
Bepaal de openingshoek van elke vleugel op basis van de gegevens in de volgende tabel.
De openingshoek kan verschillen voor elke vleugel, maar mag nooit kleiner zijn dan 40°.
Voor een
opening tot
Afstand D
(inmm)
90° van 0 tot max. 170
100° van 0 tot max. 110
110° van 0 tot max. 60
120° van 0 tot max. 20
D
D
Centrale aanslag
Binnenzijde van het eigendom
bovenaanzicht
openings-
openingscode
openings-
openingscode
steunmuur
aanslag
