IT 16
C - INSTALLAZIONE
5 - POSA DELLA COPPIA DI FOTOCELLULE
1 coppia di fotocellule
• Installare la fotocellula ricevente (sul retro è incisa la sigla RX) sullo stesso lato del cancello su cui è
montata la scatola di comando. La supercie dei pilastri deve essere completamente piana in modo da
permettere un corretto allineamento del raggio infrarosso delle fotocellule.

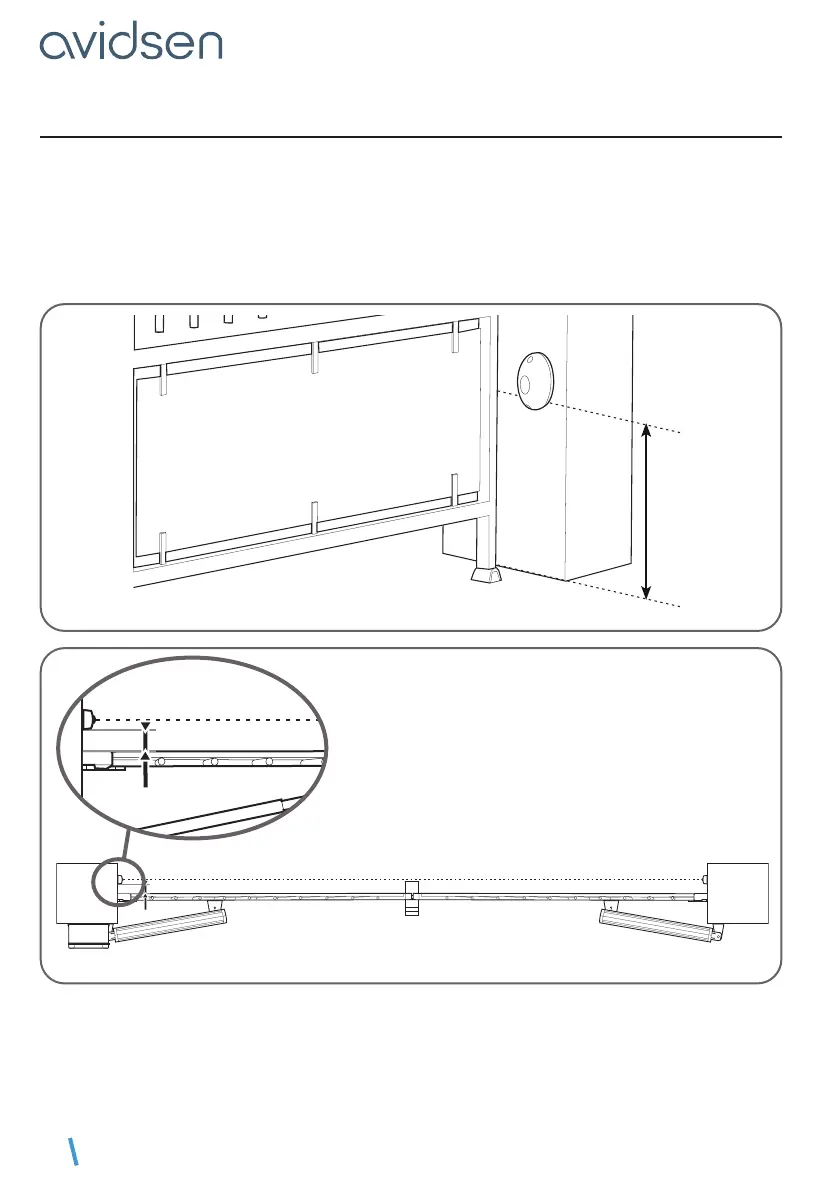

• Posizionare le fotocellule esattamente alla stessa altezza dal suolo e perfettamente allineate e parallele
tra loro. La distanza tra la faccia esterna del cancello e le fotocellule deve essere compresa tra 10
e 15 cm.
• Fissare le fotocellule ai pilastri.
Esterno della proprietà
30cm min
60cm max
vista dall’alto
Interno della proprietà
allineamento perfetto
10cm min
15cm max
