FR 14
C - INSTALLATION
Important : Les 2 marques doivent être sur le milieu de la partie rigide du portail an que le vérin soit
parfaitement horizontal.

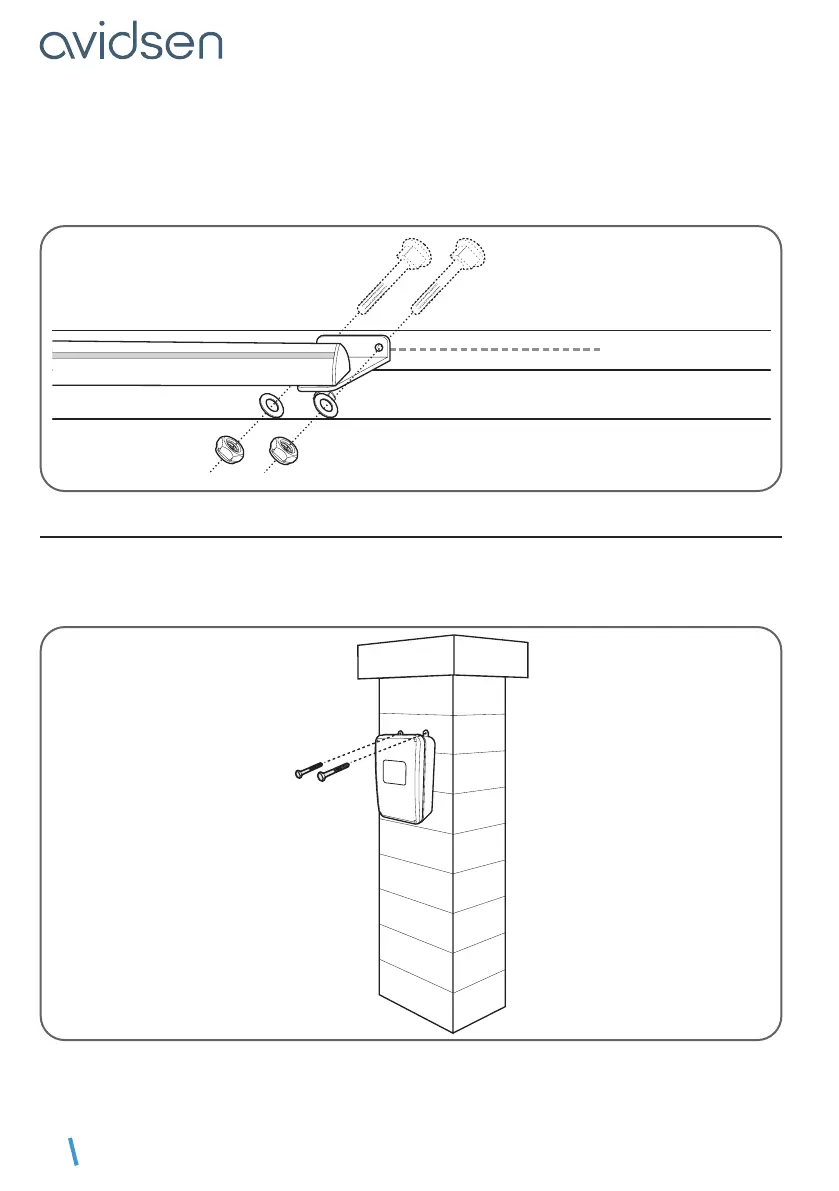

• Percer le portail de part en part en respectant les emplacements marqués ci-dessus.
• Fixer la patte de xation portail sur le portail avec des vis M8 à tête ronde carré sous tête, la longueur
doit être adaptée à l’épaisseur du portail, des rondelles plates et des écrous frein M8, comme indiqué
dans la gure suivante.
3 - POSE DU COFFRET DE COMMANDE
Le coffret de commande doit être xé sur le pilier où arrive l’alimentation 230Vac.
• An d’assurer un bon fonctionnement de la motorisation, la longueur des câbles des vérins ne doit pas
dépasser 8m par vérin. De ce fait, le coffret de commande doit être xé à moins de 6m de chaque vérin.
• Placer et xer le coffret de commande à l’emplacement déni à l’aide de 2 vis.
