FR13

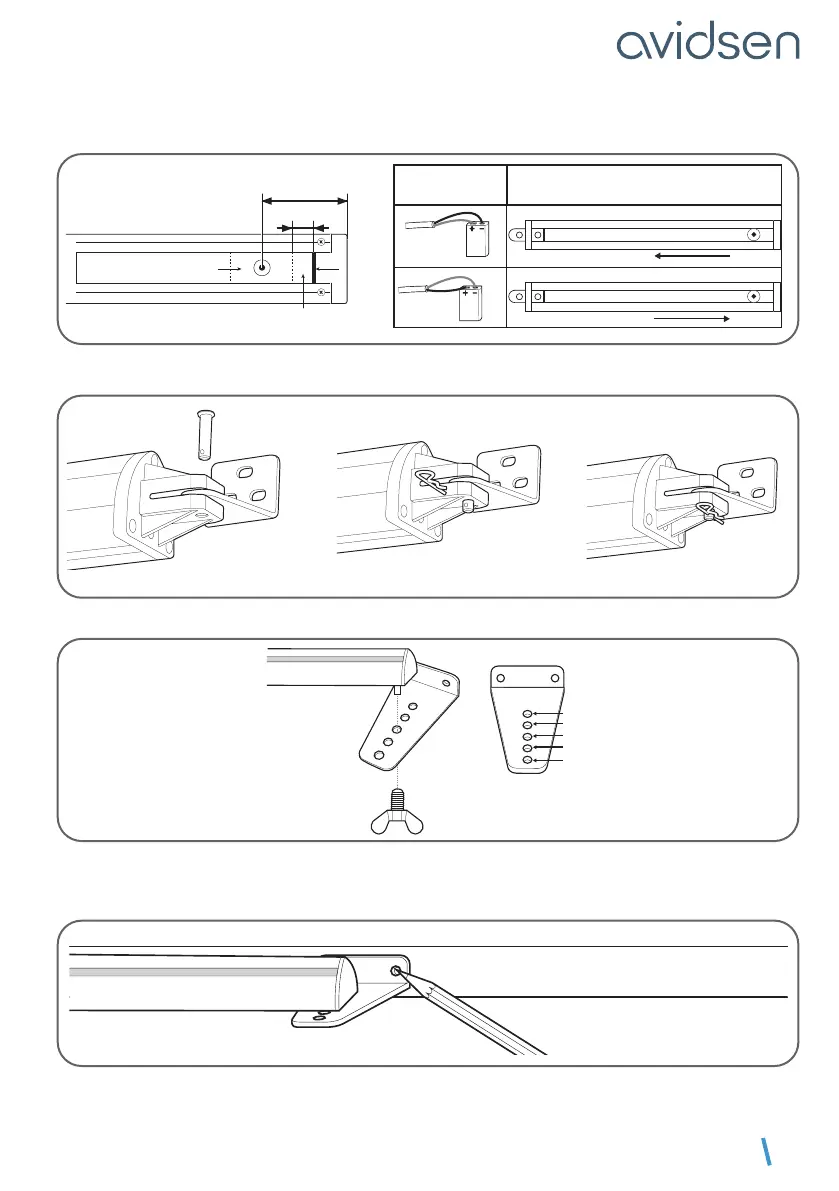

C - INSTALLATION
Attention! Il est très important de respecter cette étape sinon le portail risque de ne pas s’ouvrir en entier
ou risque de mal se fermer!
P
P
I
I
L
L
E
E
9
9
V
V
P
P
I
I
L
L
E
E
9
9
V
V
Sens de déplacement de la tige
Connexion de
la pile
bleu
bleu
marron
marron
chariot butée
espace libre
48mm
5mm
Assembler l’axe de rotation du vérin avec la patte de xation pilier
A l’aide d’une vis papillon, assembler la patte de xation portail avec le vérin. Utiliser le trou correspondant
à la distance D (voir tableau p.12).
1
2
3
4
5
Fermer le portail en le plaquant bien sur sa butée centrale puis faire pivoter le vérin an de poser la base
de la patte de xation portail sur le portail. Marquer ensuite l’emplacement des 2 trous de xation sur le
portail.
