Avidsen V300 - Os Órgãos de Comando (Opcional); O Kit de Alimentação Solar

PT21

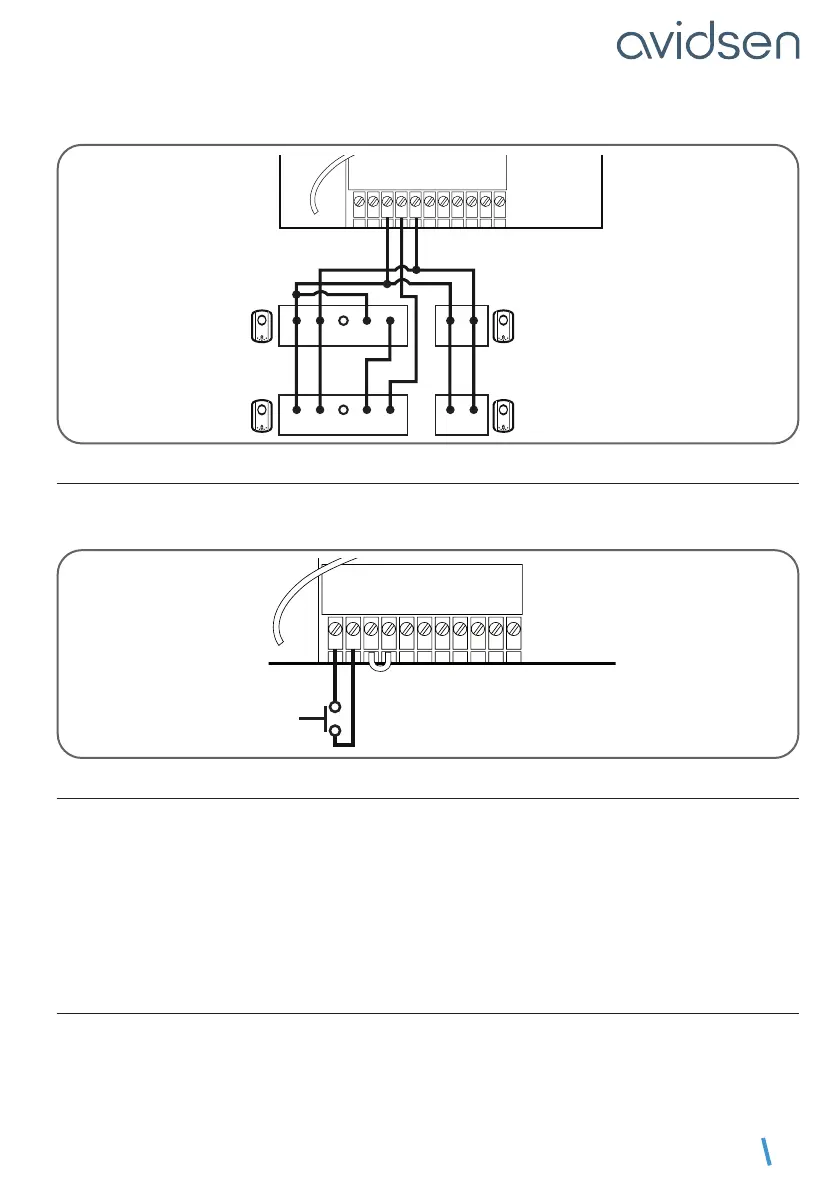

2 jogos de fotocélulas
+
-
BATTRANS
GND GND PHO +24V M1- M2- M1+ M2+ warn- warn+ 2B
~- ~+ ~+~-NO COMNC
~- ~+ ~+~-NO COMNC
Fotocélula RX1
Fotocélula RX2
Fotocélula TX1
Fotocélula TX2
6.5 - OS ÓRGÃOS DE COMANDO (OPCIONAL)
Nota:
Estes órgãos de comando devem ser contactos secos normalmente abertos.
+
-
BATTRANS
GND GND PHO +24V M1- M2- M1+ M2+ warn- warn+ 2B
botão de pressão,
saída videoporteiro.
6.6 - A BATERIA DE EMERGÊNCIA (OPCIONAL, REF. 580293)
A bateria de emergência é útil em caso de corte de corrente, permitindo o funcionamento da motorização
durante alguns dias.
• Corte a alimentação de 230 V (disjuntor de proteção na posição OFF) e ligue a bateria ao terminal BAT.
• Ligue a alimentação de 230 V (disjuntor de proteção na posição ON).
• A bateria carrega-se em cerca de 24 horas. Após esse prazo, efetue um teste de funcionamento do
portão (1 abertura + 1 fechamento) após ter desligado a motorização da alimentação elétrica (disjuntor
de proteção na posição OFF).
• Após este teste, volte a ligar a alimentação (disjuntor de proteção na posição ON). A bateria de
emergência entra em funcionamento em caso de corte de corrente.
6.7 - O KIT DE ALIMENTAÇÃO SOLAR (OPCIONAL, REF. 114373)
Consulte o manual do kit solar.
C - INSTALAÇÃO
