Avidsen V300 - De Bedieningsorganen (als Optie); De Noodbatterij (als Optie Ref. 580293); De Zonne-Energiekit

NL21

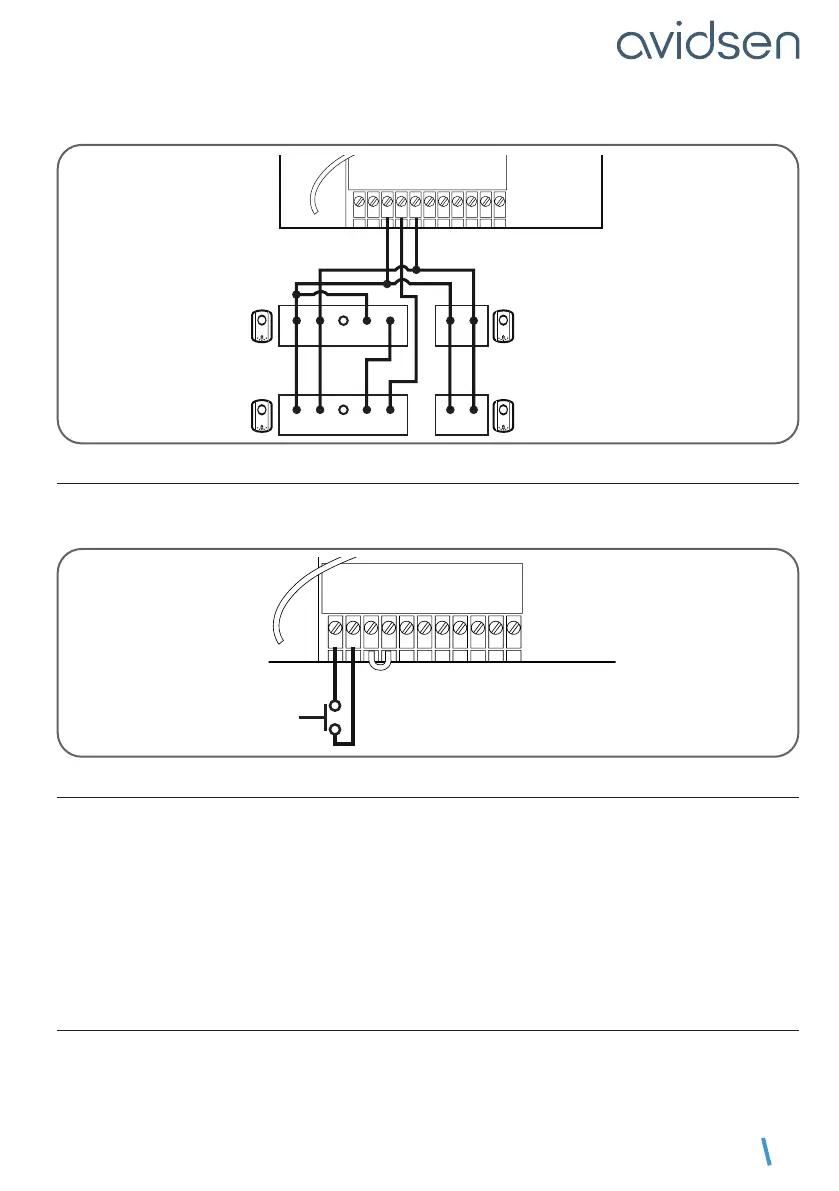

2 sets fotocellen
+
-
BATTRANS
GND GND PHO +24V M1- M2- M1+ M2+ warn- warn+ 2B
~- ~+ ~+~-NO COMNC
~- ~+ ~+~-NO COMNC
Fotocel RX1
Fotocel RX2
Fotocel TX1
Fotocel TX2
6.5 - DE BEDIENINGSORGANEN (ALS OPTIE)
Opmerking:
Deze bedieningsorganen moeten contactvrije normaal geopende contacten zijn.
+
-
BATTRANS
GND GND PHO +24V M1- M2- M1+ M2+ warn- warn+ 2B
drukknop,
intercomuitgang
6.6 - DE NOODBATTERIJ (ALS OPTIE REF. 580293)
De noodbatterij is nuttig in geval van stroomonderbreking en levert stroom aan de motorisering, zodat
deze enkele dagen kan blijven werken.
• Sluit de 230V-voeding af (veiligheidszekering staat op OFF) en sluit de batterij aan op de aansluitklem
BAT.
• Schakel de 230V-voeding weer in (beveiligingsschakelaar op ON).
• De batterij wordt gedurende ongeveer 24 uur opgeladen. Na deze termijn voert u een test uit van de werking
van de poort (1 opening + 1 sluiting) nadat u de motorisatie hebt uitgeschakeld (stroomonderbreker in
positie OFF).
• Na deze test de voeding opnieuw aansluiten (beveiligingsschakelaar op ON). De batterij neemt het over
in geval van een stroomstoring.
6.7 - DE ZONNE-ENERGIEKIT (ALS OPTIE REF. 114373)
Raadpleeg de handleiding van de zonne-energiekit.
