IT21

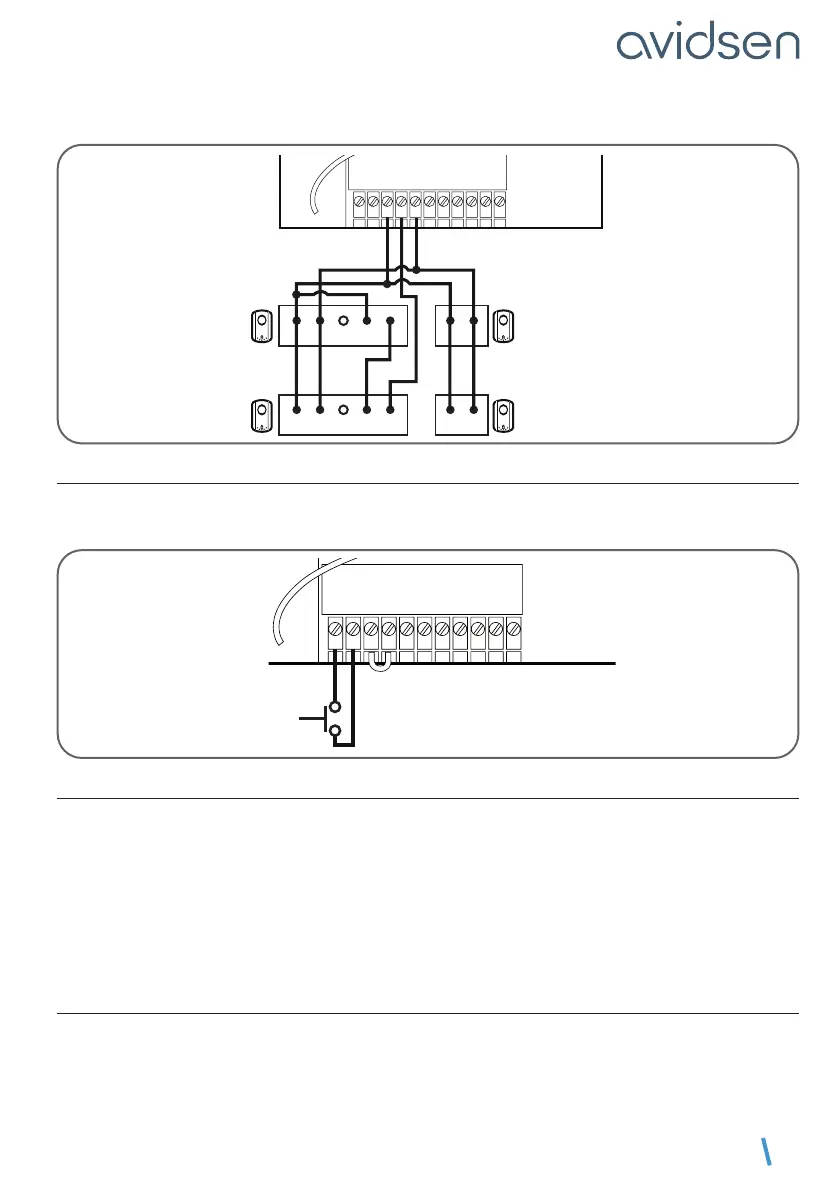

2 coppie di fotocellule
+
-
BATTRANS
GND GND PHO +24V M1- M2- M1+ M2+ warn- warn+ 2B
~- ~+ ~+~-NO COMNC
~- ~+ ~+~-NO COMNC
Fotocellula RX1
Fotocellula RX2
Fotocellula TX1
Fotocellula TX2
6.5 - ORGANI DI COMANDO (OPZIONALI)
N.B.:
Gli organi di comando devono essere contatti puliti normalmente aperti.
+
-
BATTRANS
GND GND PHO +24V M1- M2- M1+ M2+ warn- warn+ 2B
pulsante, uscita
citofono.
6.6 - BATTERIA DI EMERGENZA (OPZIONALE, COD. 580293)
La batteria di emergenza è utile in caso di interruzione dell’alimentazione e permette di continuare ad
azionare la motorizzazione per qualche giorno.
• Interrompere l’alimentazione 230 V (interruttore differenziale su OFF) e collegare la batteria al connettore
BAT.
• Ripristinare l’alimentazione 230 V (interruttore differenziale su ON).
• La batteria impiegherà 24 ore circa per caricarsi. Trascorso tale periodo, testare il funzionamento del
cancello (1 apertura + 1 chiusura) con la motorizzazione non alimentata (salvavita su OFF).
• Effettuato il test, ripristinare l’alimentazione (interruttore differenziale su ON). La batteria entrerà in
funzione in caso di blackout.
6.7 - KIT DI ALIMENTAZIONE A ENERGIA SOLARE (OPZIONALE COD. 114373)
Fare riferimento al manuale del kit a energia solare.
C - INSTALLAZIONE
