Avidsen V300 - A Alimentação Principal

PT19

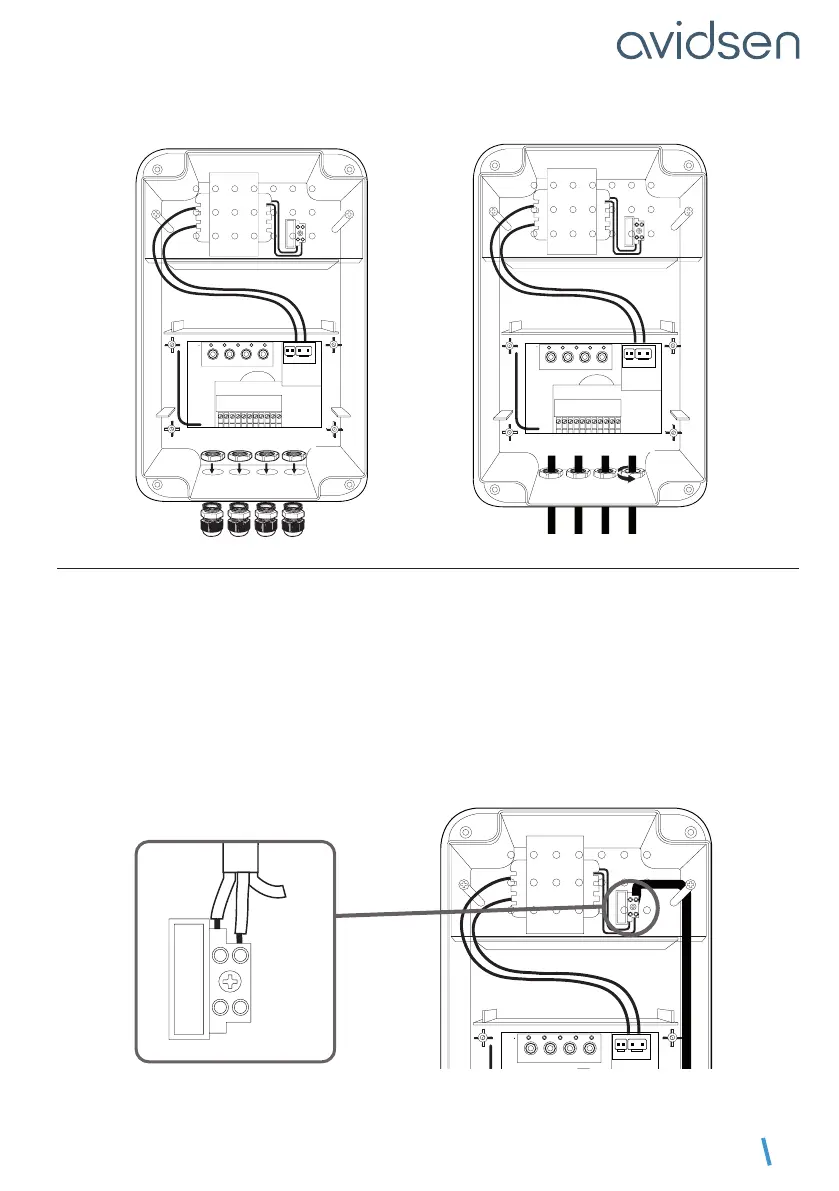

Fixação dos prensa-estopas à caixa
/
352*
2.


/ / / /


%$775$16
*1' *1' 3+2 9 0 0 0 0 ZDUQ ZDUQ %
Aperto dos cabos e conselhos de utilização
/
352*
2.


/ / / /


%$775$16
*1' *1' 3+2 9 0 0 0 0 ZDUQ ZDUQ %
6.1 - A ALIMENTAÇÃO PRINCIPAL
- É imperativo e obrigatório utilizar o prensa-estopa fornecido para a passagem e xação do cabo de
230 V no painel de controlo.
Notas importantes:
• A linha elétrica usada deve ser exclusivamente reservada à alimentação da motorização do portão,
devendo estar protegida por um fusível ou disjuntor (6 A mín., 16 A máx.) e por um dispositivo diferencial
(30 mA). A linha elétrica deve estar em conformidade com as normas de segurança elétrica em vigor.
• O cabo de alimentação de 230 V deve ser do tipo HO5RN-F.
• Conecte os os de alimentação e assegure-se de que estes estão devidamente seguros na caixa dos
terminais. Após a passagem do cabo de 230 V pelo prensa-estopa, aparafuse novamente a porca
exterior para bloquear o cabo e impedir eventuais arranques.
• Volte a colocar a tampa de proteção.
/
352*
2.


/ / / /


%$775$16
*1' *1' 3+2 9 0 0 0 0 ZDUQ ZDUQ %
Fase
Neutro
C - INSTALAÇÃO
