C - MONTAGE

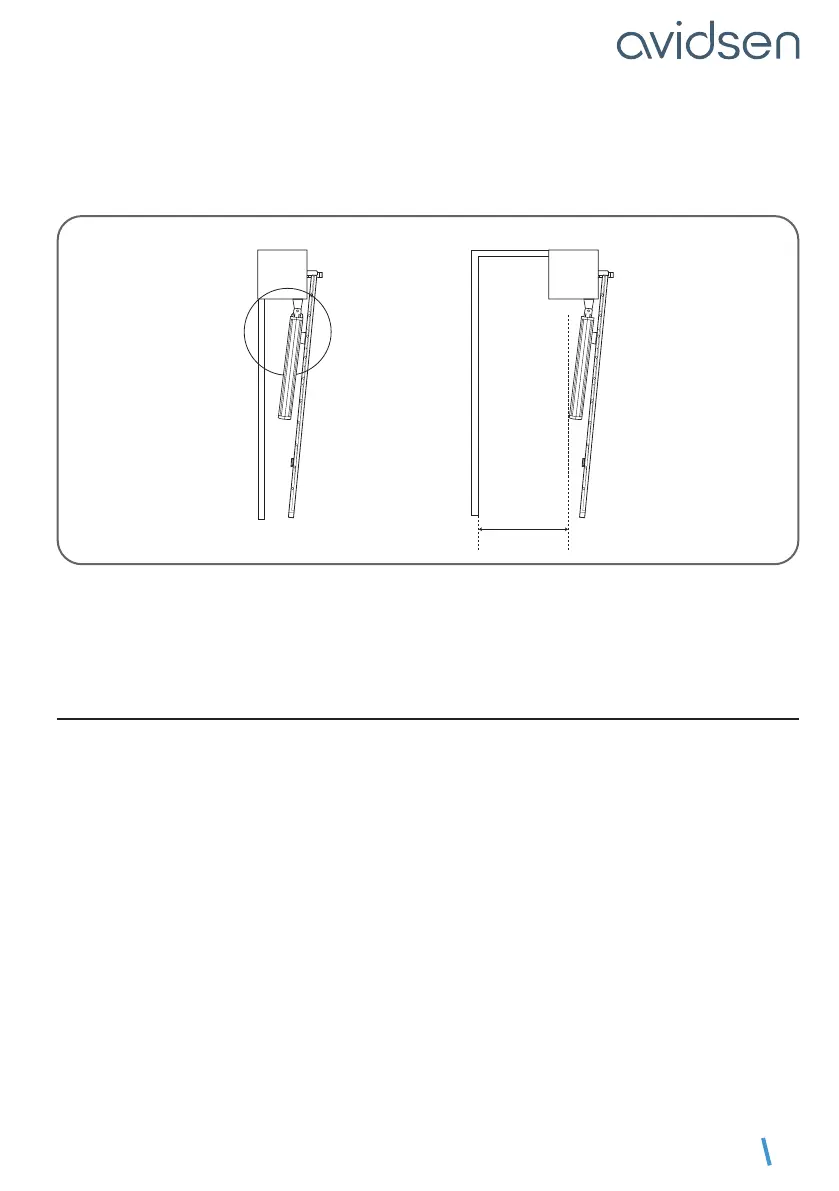

Zwischen den Torügeln und den in der Nähe bendlichen feststehenden Bauteilen
Je nach Einbauort des motorisierten Tors kann es zwischen den geöffneten Torügeln und den in der
Nähe bendlichen festen Bauteilen zu Quetschstellen kommen. Um diese Bereiche zu beseitigen, ist
es zwingend erforderlich, einen Sicherheitsabstand von mindestens 500mm zwischen dem in der Nähe
bendlichen festen Bauteil und den beweglichen Teilen des motorisierten Tors einzuhalten.
Gefahr
Draufsicht
Lösung
Pfosten
Zone
mit Quetschgefahr
500mm
Minimum
Pfosten
PRÄVENTION DER SONSTIGEN RISIKEN
Das Bedienelement eines Schalters ohne Verriegelung muss mit direktem Blick auf das angetriebene Teil,
aber von den beweglichen Teilen entfernt angeordnet sein. Sofern es nicht mit einem Schlüssel funktioniert,
muss es in einer Höhe von mindestens 1,5 m und für die Öffentlichkeit unzugänglich angebracht werden.
Nach der Installation ist sicherzustellen, dass die Teile des Tors nicht auf den Bürgersteig oder eine
öffentlich zugängliche Fahrbahn ragen.
2 - EINBAU DER ZYLINDER
Die Installation muss von qualiziertem Personal durchgeführt werden und alle unter dem Punkt
„Allgemeine Warnhinweise“ gegebenen Anweisungen beachten.
Stellen Sie vor Beginn der Installation Folgendes sicher:
• Die Risiken sind unter Befolgung der Empfehlungen im Kapitel „Risikoanalyse“ reduziert.
• Die gewünschte Verwendung wurde ordnungsgemäß festgelegt.
• Das Tor entspricht den Spezikationen im Kapitel „Spezikationen des zu motorisierenden Tors“.
Die einzelnen Schritte der Installation müssen in der richtigen Reihenfolge und gemäß den Anweisungen
ausgeführt werden.
• Die Anschläge (nicht mitgeliefert)
Bei diesem Torantrieb handelt es sich um einen selbsthemmenden Antrieb. Ihr (2-ügeliges) Tor muss
unbedingt mit einem Mittelanschlag und seitlichen Anschlägen (nicht im Lieferumfang enthalten)
ausgestattet sein.
Die Anschläge (Mitte und Seiten) müssen das Tor stoppen, ohne es zu verriegeln. Sprich es ist notwendig,
alle mechanischen Schlösser (bzw. Schließbleche) und alle umklappbaren Anschläge oder Arretierungen
zu entfernen.
