IT17
45mm
20mm
Esterno della proprietà

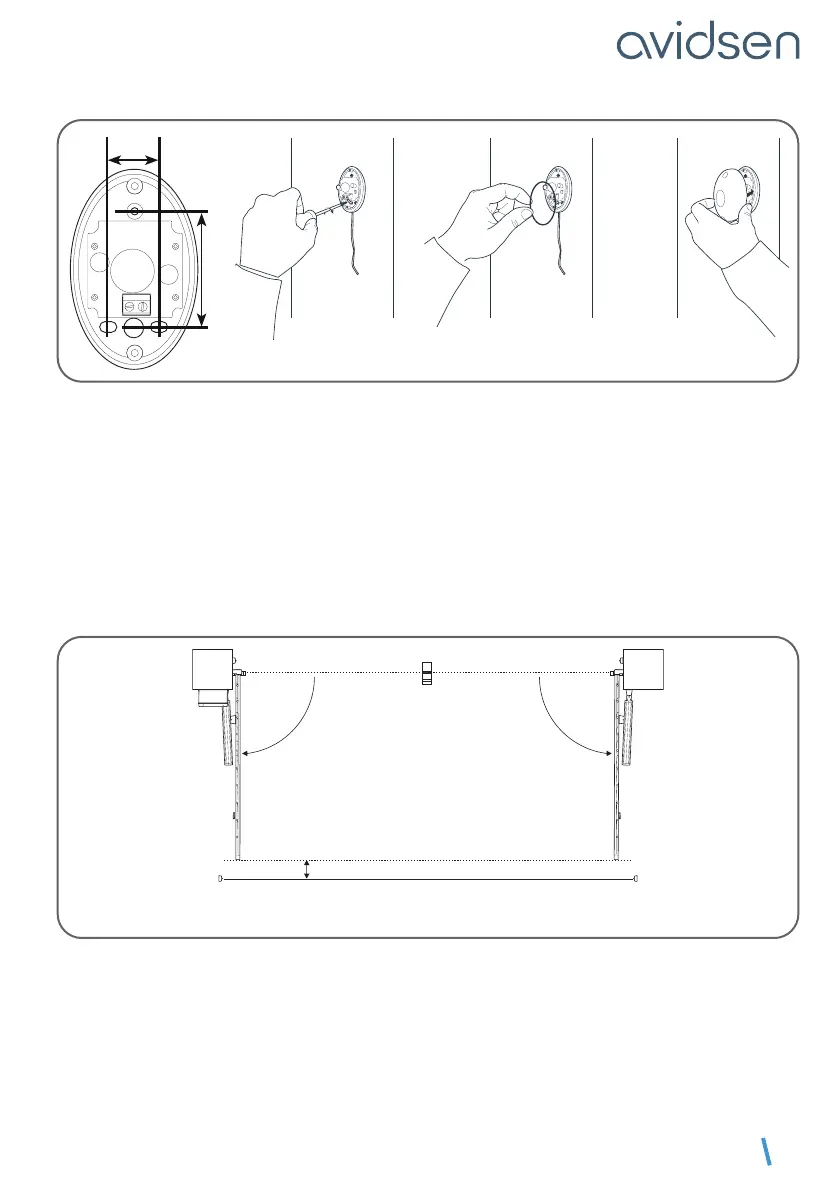

2 coppia di fotocellule
In caso di utilizzo con cancello non visibile, è obbligatorio installare una seconda coppia di fotocellule per
evitare che il cancello si apra quando dietro vi è un qualche ostacolo (auto, persone, ecc.).
• Le fotocellule devono essere perfettamente allineate e parallele.
• Le fotocellule riceventi (quelle che sul retro riportano la scritta RX) devono essere installate dallo stesso
lato del cancello in cui è installata la scatola elettronica.
• Le fotocellule devono essere installate all’interno della proprietà. La distanza tra i bordi primari del
cancello in posizione aperta a 90° e le fotocellule deve essere compresa tra 10 e 15 cm al massimo.
• I supporti utilizzati per ssare le fotocellule devono essere correttamente ssati a terra e perfettamente
allineati.
• Le fotocellule devono essere disposte esattamente alla stessa altezza da terra e questa deve essere
compresa tra 30 e 60 cm.
Interno della proprietà
Vista dall’alto
90°
TX1
TX2
RX1
RX2
90°
10cm min / 15cm max
Coppia 1
Coppia 2
C - INSTALLAZIONE
