DE13

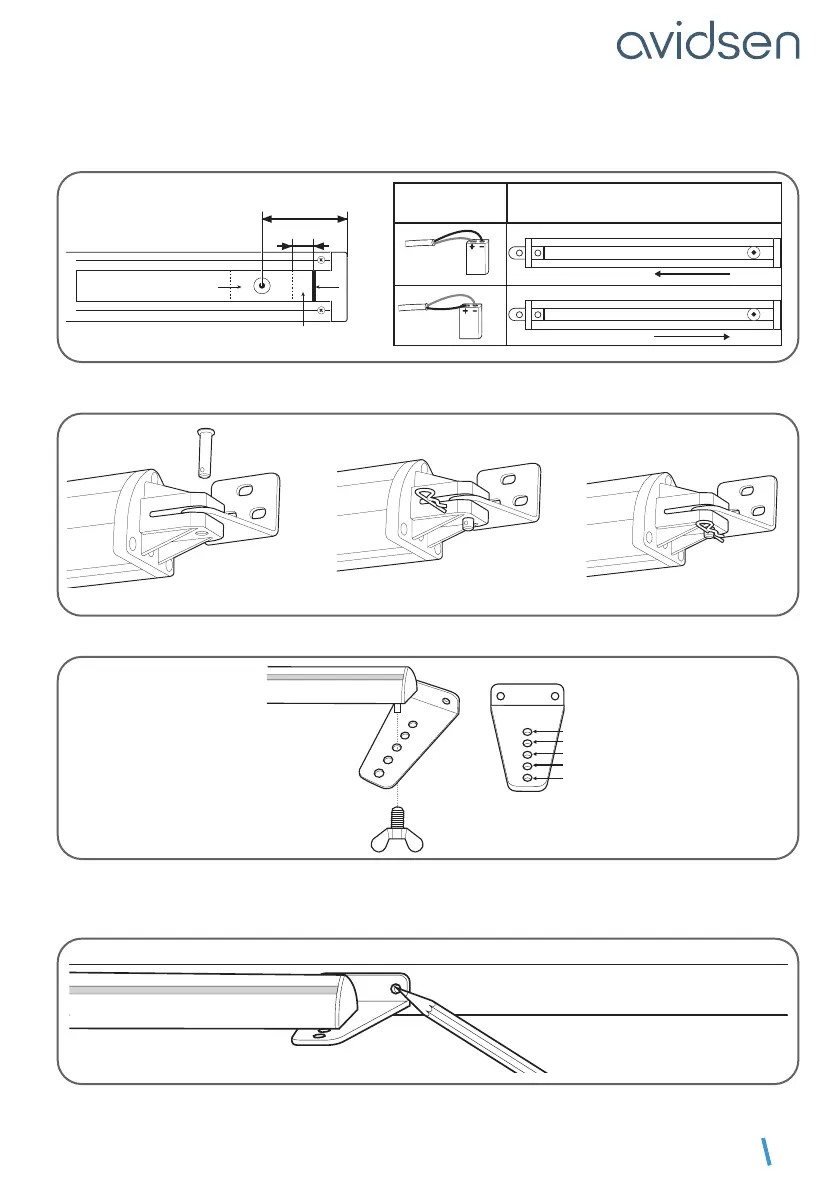

C - MONTAGE
Achtung! Die Durchführung dieses Montageschrittes ist besonders wichtig, da das Tor ansonsten
eventuell nicht ganz aufgeht oder nicht richtig schließt!
P
I
L
E
9
V
P
I
L
E
9
V
Bewegungsrichtung der Stange
Anschluss der
Batterie
blau
blau
braun
braun
Schlitten Anschlag
Freiraum
48mm
5mm
Montage der Zylinderdrehachse an die Pfostenbefestigung
Fügen Sie die Torbefestigung und den Zylinder mithilfe der Flügelschraube zusammen. Verwenden Sie
das der Distanz D entsprechende Loch (siehe Tabelle S.12).
1
2
3
4
5
Schließen Sie das Tor, indem Sie es kräftig gegen den Mittelanschlag drücken. Drehen Sie den Zylinder
dann so, dass die zu befestigende Seite der Torbefestigung am Tor anliegt. Markieren Sie nun die Position
der 2 Befestigungslöcher am Tor.
