DE19

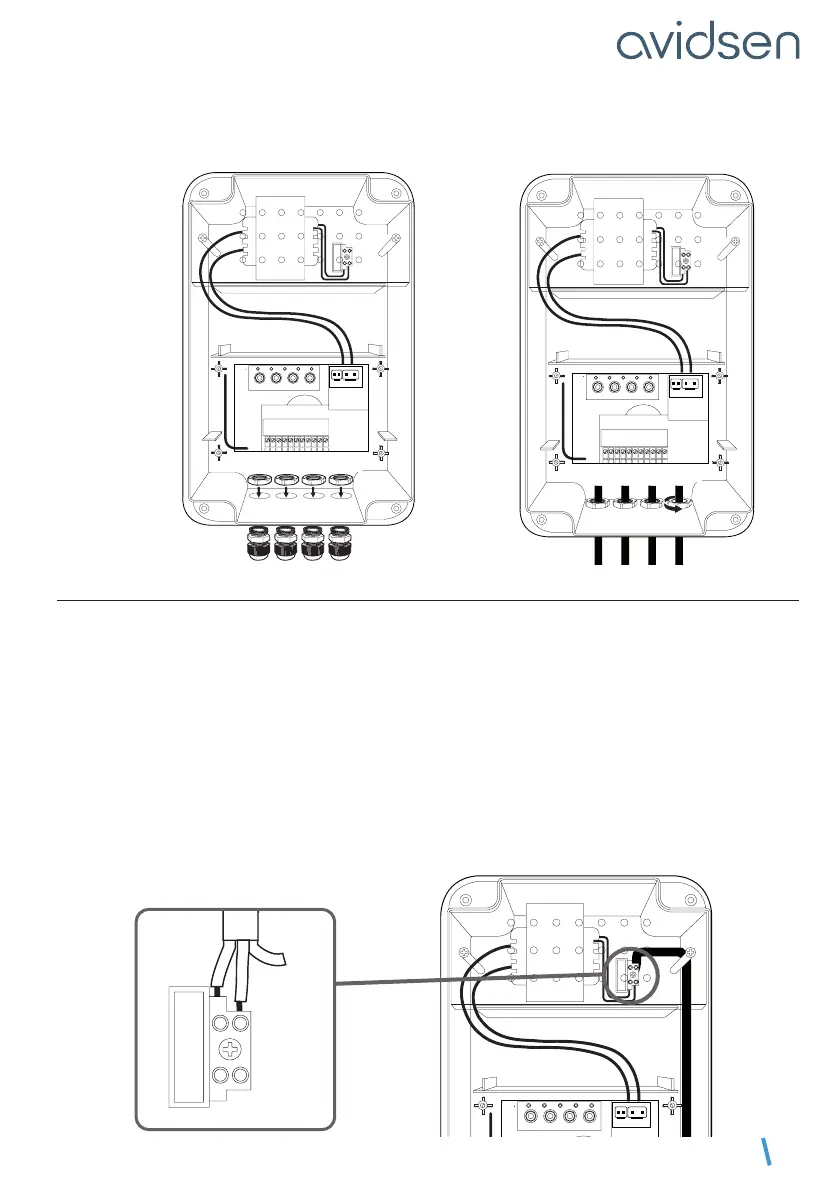

Befestigung der Kabelverschraubungen
am Gehäuse
/
352*
2.


/ / / /


%$775$16
*1' *1' 3+2 9 0 0 0 0 ZDUQ ZDUQ %
Kabelverschraubung und
Betriebshinweis
/
352*
2.


/ / / /


%$775$16
*1' *1' 3+2 9 0 0 0 0 ZDUQ ZDUQ %
6.1 - ANSCHLUSS AN DAS STROMNETZ
- Für die Führung und Befestigung des 230-Volt-Kabels im Steuerkasten muss zwingend die mitgelieferte
Kabelverschraubung verwendet werden.
Wichtige Hinweise:
• Die verwendete elektrische Leitung darf nur der Stromversorgung des Torantriebs dienen und muss durch
eine Sicherung oder einen Schutzschalter (mind. 6A, max. 16A) und eine Differentialschutzeinrichtung
(30mA) gesichert werden. Sie muss den geltenden elektrischen Sicherheitsvorschriften entsprechen.
• Das 230-Volt-Stromkabel muss vom Typ HO5RN-F sein.
• Schließen Sie die Stromversorgungsleitungen an und vergewissern Sie sich, dass sie ordnungsgemäß
in der Klemmleiste gehalten werden.
Bendet sich das 230-Volt-Kabel in der Leitungsverschraubung, ziehen Sie die äußere Mutter fest, um
das Kabel zu arretieren und vor Ausreißen zu sichern.
• Die Schutzabdeckung wieder anbringen.
/
352*
2.


/ / / /


%$775$16
*1' *1' 3+2 9 0 0 0 0 ZDUQ ZDUQ %
Phase
Neutral
C - MONTAGE
