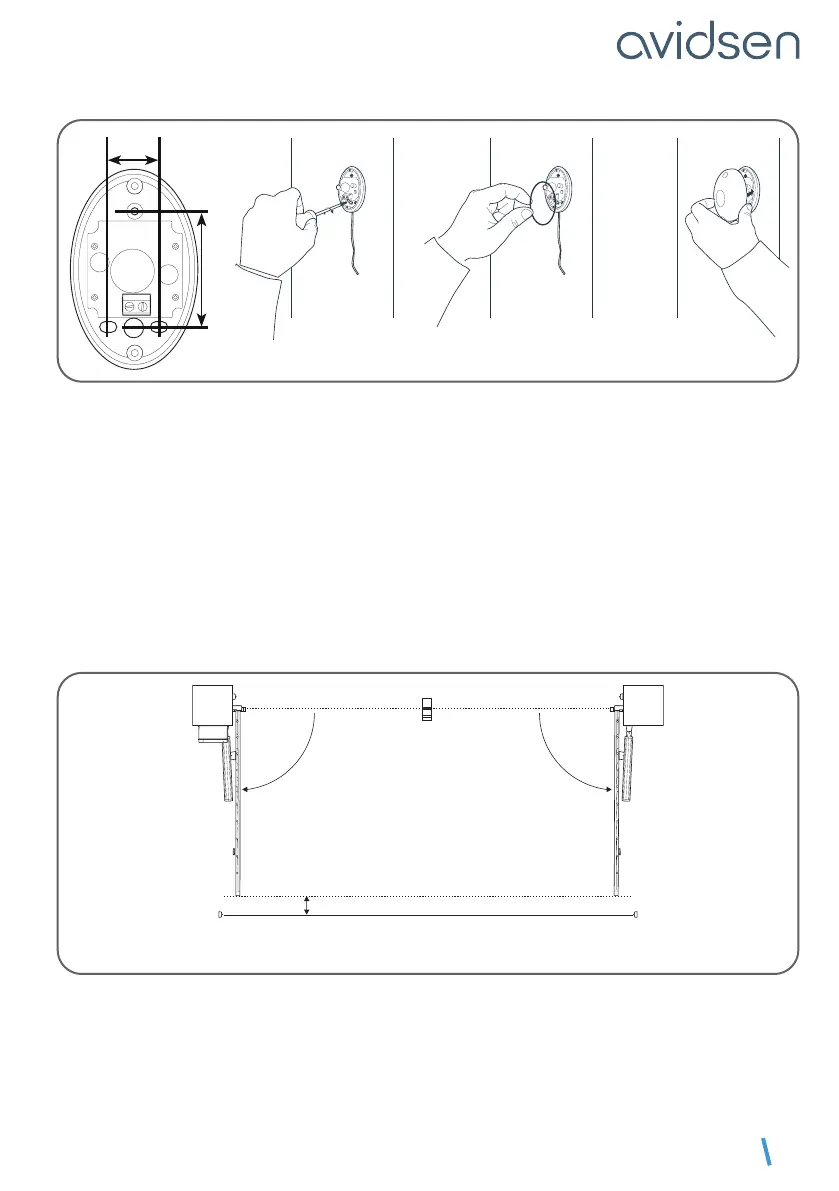

Côté extérieur de la propriété
2 jeu de photocellules
Dans le cadre d’une utilisation avec le portail non visible, il est obligatoire d’installer un deuxième jeu de
photocellules an d’empêcher l’ouverture du portail lorsqu’un élément (voiture, personne, …) est derrière
le portail.
• Les photocellules doivent être parfaitement alignées et parallèles.
• Les photocellules réceptrices (RX inscrit à l’arrière) doivent être installées du même côté du portail que
le boîtier électronique.
• Les photocellules doivent être installées côté intérieur de la propriété. La distance entre les bords
primaires du portail en position ouverte à 90° et les photocellules doit être comprise entre 10 et 15cm
maximum.
• Les supports utilisés pour xer les photocellules doivent être correctement xés au sol et parfaitement
alignés.
• Les photocellules doivent être placées exactement à la même hauteur par rapport au sol et cette hauteur
doit être comprise entre 30 et 60cm.
Côté intérieur de la propriété
Vue de dessus
90°
TX1
TX2
RX1
RX2
90°
10cm mini/ 15cm maxi
Paire 1
Paire 2
C - INSTALLATION
