PT13
C - INSTALAÇÃO
Atenção! É muito importante que se respeite esta etapa caso contrário o portão poderá não abrir de forma
completa ou poderá fechar mal!
P
I
L
E
9
V
P
I
L
E
9
V

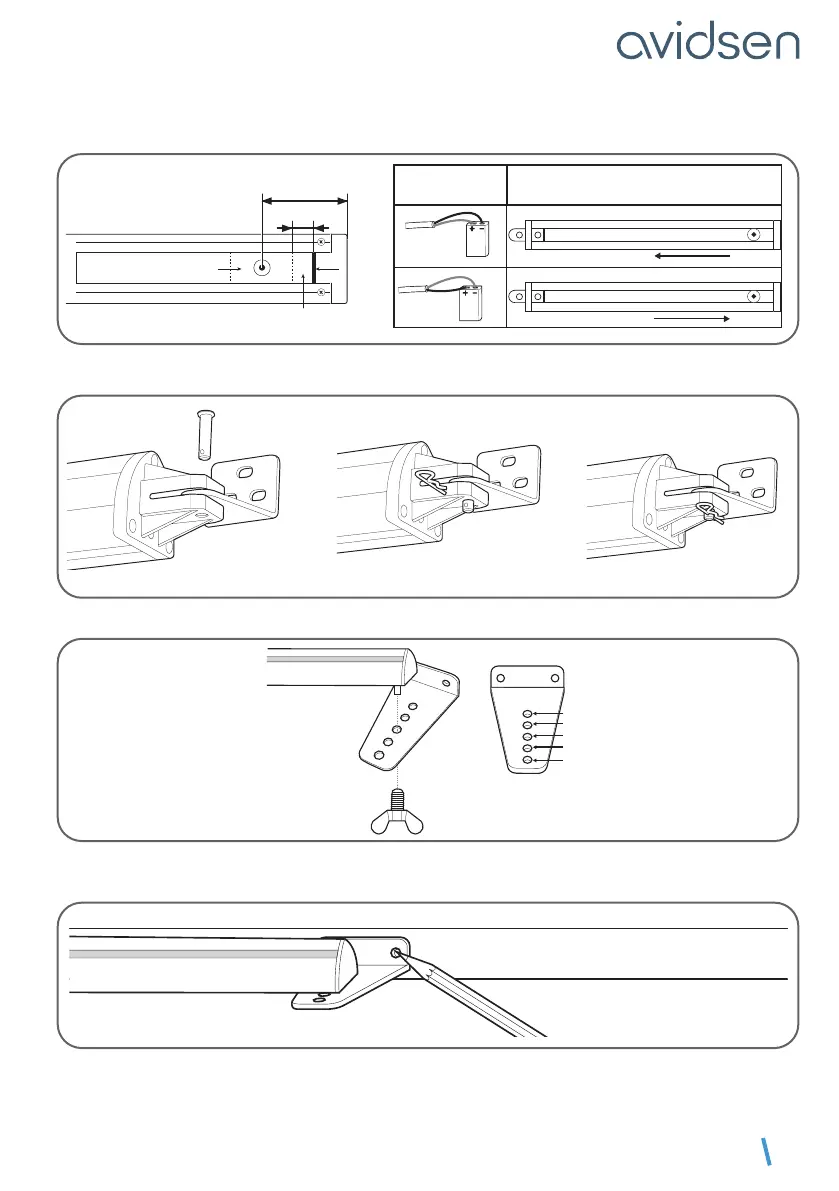

Sentido de deslocação da haste
Conexão da
pilha
azul
azul
castanho
castanho
carro batente
espaço livre
48mm
5mm
Montar o eixo de rotação do cilindro com a lingueta de xação ao pilar
Com a ajuda de um parafuso borboleta, monte a lingueta de xação do portão com o cilindro. Utilize o
orifício correspondente à distância D (ver tabela na p. 12).
1
2
3
4
5
Feche o portão encostando-o bem ao limitador central e faça girar o cilindro com vista a colocar a base
da lingueta de xação do portão no portão. Marque depois a localização dos 2 furos de xação ao portão.
