PT 36
F - MANUTENÇÃO E CONSERVAÇÃO
2.1 - HISTÓRICO DE EVENTOS E CÓDIGOS
DE ERRO
• Durante o funcionamento podem ocorrer
eventos decorrentes de mau funcionamento do
automatismo ou de ações do utilizador.
• Cada evento diferente tem um código associado.
• Este código é exibido através de uma combinação
de LED vermelhos acesos, apagados ou
intermitentes no ecrã do MENU 0.
• Ao pressionar OK ou PROG, esse código
desaparece. No entanto, os últimos 4 códigos
gerados são memorizados e podem ser
consultados no histórico.
• Para aceder ao histórico, pressione 2 vezes OK e
depois utilize os botões "+" e "–" para percorrer
os códigos memorizados.
Para diagnosticar eventuais problemas, consulte
abaixo a lista de códigos e o seu signicado:
: LED apagado
: LED aceso
: LED intermitente
Existem dois tipos de código: Erro (E) ou
Informação (I). Atenção, um erro necessita de
uma ação do instalador para corrigir o problema
do automatismo.

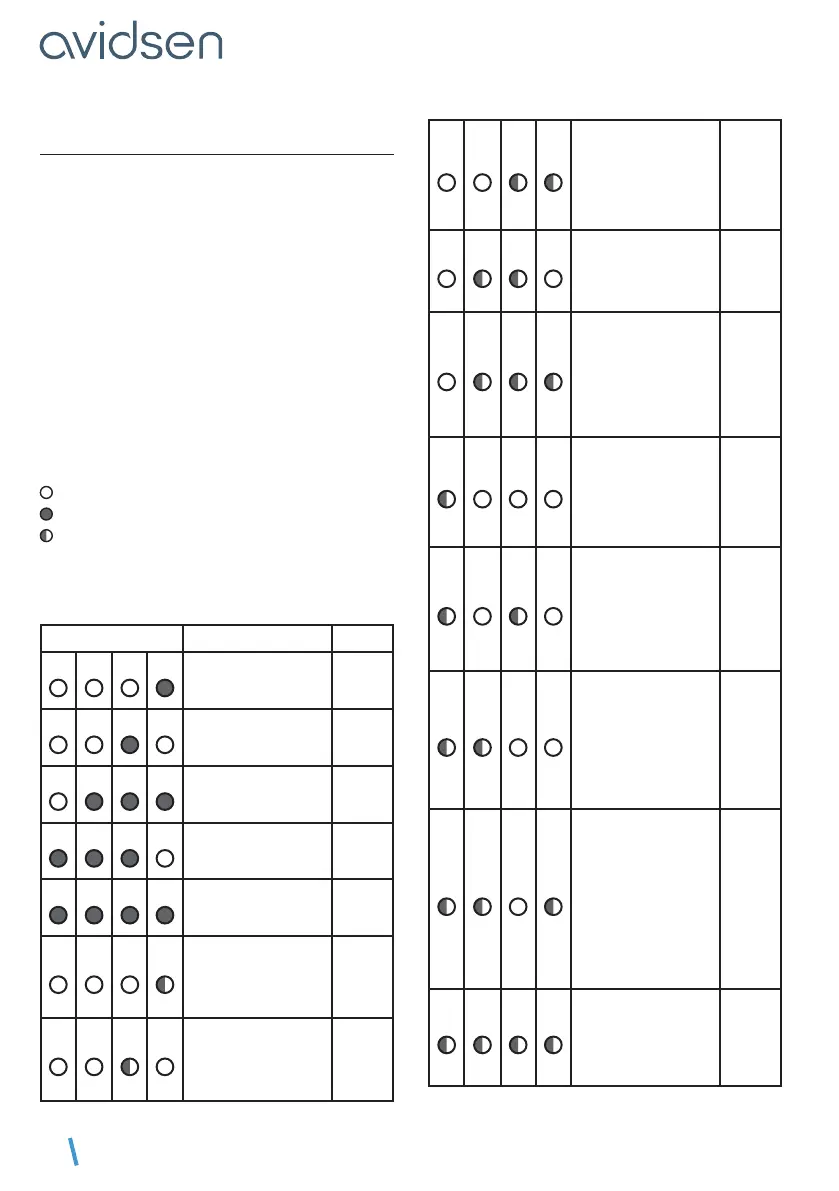

LED Descrição Tipo
L1
L2 L3 L4
Foi detetado um
obstáculo no M1
durante o fecho.
I
L1
L2 L3 L4
Foi detetado um
obstáculo no M2
durante o fecho.
I
L1
L2 L3 L4
O feixe das
fotocélulas foi
cortado.
I
L1
L2 L3 L4
Foi detetado um
obstáculo no M1
durante a abertura.
I
L1
L2 L3 L4
Foi detetado um
obstáculo no M2
durante a abertura.
I
L1
L2 L3 L4
O motor M1 não
está ligado ou está
mal ligado (mau
contacto); verique
as ligações.
E
L1
L2 L3 L4
O motor M2 não
está ligado ou está
mal ligado (mau
contacto); verique
as ligações.
E
L1 L2 L3 L4
O tempo máximo
de funcionamento
foi atingido (um
motor gira em vazio
e não chega ao
limitador?); verique
a embraiagem.
E
L1
L2 L3 L4
O batente M1
fechou-se antes do
batente M2; aumente
o tempo de desvio
entre os batentes.
E
L1
L2 L3 L4
Três
deteções de
obstáculo
consecutivas
durante a abertura.
Verique a zona de
deslocamento do
portão.
E
L1
L2 L3 L4
Três deteções
de obstáculo
consecutivas
durante o fecho.
Verique a zona de
deslocamento do
portão.
E
L1
L2 L3 L4
A alimentação
principal foi cortada
durante uma fase
de movimento
OU a bateria está
muito fraca para um
funcionamento
correto.
E
L1
L2 L3 L4
A automemorização
não é válida
(nunca foi feita
ou um ajuste que
necessita de nova
automemorização
foi modicado).
Efetue uma
automemorização.
E
L1
L2 L3 L4
O fecho automático
foi anulado. Gerada
caso ocorram 3
reaberturas (10
em modo coletivo)
consecutivas por
corte das fotocélulas
durante o fecho
automático OU se
o feixe permanecer
cortado durante mais
de 3 minutos.
E
L1
L2 L3 L4
A entrada de
comando portão
(2B) foi conectada
e permanece ligada
à terra. Verique as
ligações.
E
