50
AXIS 231D - AXIS 231D installieren

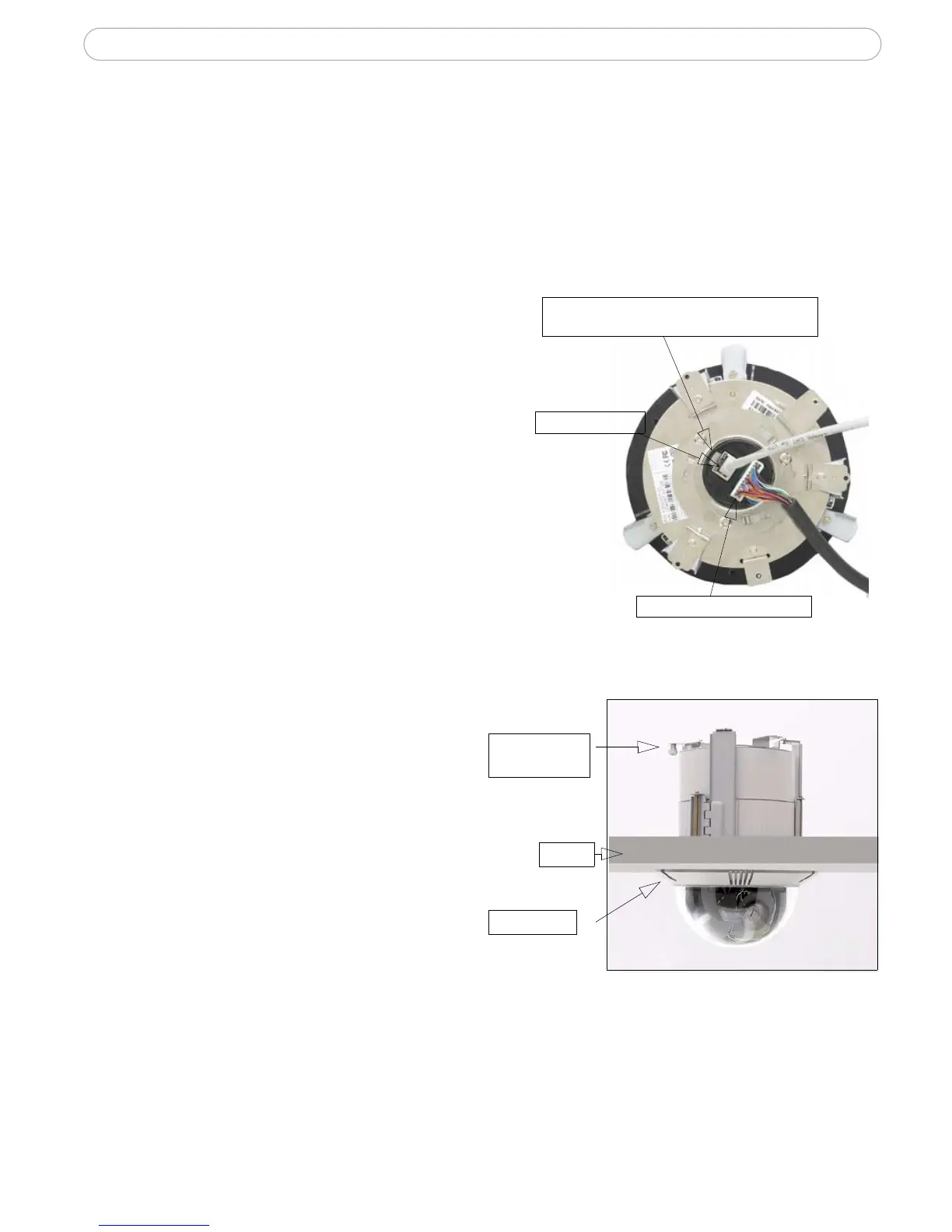

Unterputzmontage
1. Setzen Sie die Ringblende an der Decke an und zeichnen Sie die drei Schraubenlöcher
sowie der Innenring der Ringblende an.
2. Öffnen Sie die Decke anhand der Markierungen.
3. Führen Sie die Montagehalterung mit eingeklappten Haltern in die Decke ein. Klappen
Sie anschließend die Halter über das innere Deckenstück und sichern Sie die Halterung,
indem Sie die Schrauben anziehen.
4. Überprüfen Sie Netzwerk- und Stroman-
schlüsse wie folgt:
5. Führen Sie das Verbindungsmodulkabel von
der Kuppel zum externen Verbindungsmodul.
6. Schließen Sie Ethernet-Kabel und Verbind-
ungsmodul an AXIS 231D an.
7. Schließen Sie das Netzkabel an und vergewis-
sern Sie sich, dass die LEDs für Stromzufuhr
und Netzwerk (grün) aufleuchten.
8. Drücken Sie die Kuppel in die montierte Hal-
terung und drehen Sie sie im Uhrzeigersinn,
um sie in der Halterung zu befestigen.
9. Stellen Sie sicher, dass das Schraubenloch an
der einen Kuppelseite an der Halterung ausgerichtet ist. Ziehen Sie die Befestigungss-
chraube an, um die Kuppel zu sichern.
10.Die Hardwareinstallation ist damit
abgeschlossen. Fahren Sie mit dem
nächsten Abschnitt fort, um AXIS 231D
in das Netzwerk einzubinden.
Netzwerkkabel
Netzwerkanschluss mit
LEDs für Stromversorgung und Netzwerk
Verbindungsmodulkabel
Ringblende
Befestigungs-
Decke
schraube
