AXIS 231D-Installazione di AXIS 231D
Montaggio a soffitto in interni
1. Posizionare l'anello di decorazione sul soffitto e tracciare i tre fori per le viti e il cerchio
interno della copertura decorativa.
2. Praticare il foro nel soffitto seguendo la traccia.
3. Inserire la staffa di montaggio nel soffitto con i supporti ripiegati. Una volta posizionata,
aprire i supporti sulla superficie interna del soffitto e fissare la staffa serrando le viti.
4. Verificare le connessioni di rete e di alimen-
tazione come segue:
5. Collegare il cavo del modulo di connessione
del corpo della cupola al modulo di connes-
sione esterno.
6. Collegare il cavo Ethernet e il modulo di con-
nessione ad AXIS 231D.
7. Collegare il cavo dell'alimentazione e verifi-
care che i LED di alimentazione e di rete si
accendano (verde).
8. Premere il corpo della cupola nella staffa
installata e giralo in senso orario per bloc-
carlo nella staffa.
9. Accertarsi che il foro della vite sul lato della cupola sia allineato con la staffa. Serrare la
vite di fissaggio per fissare la cupola.
10.L'installazione è completata, passare
alla sezione successiva per installare
AXIS 231D sulla rete.

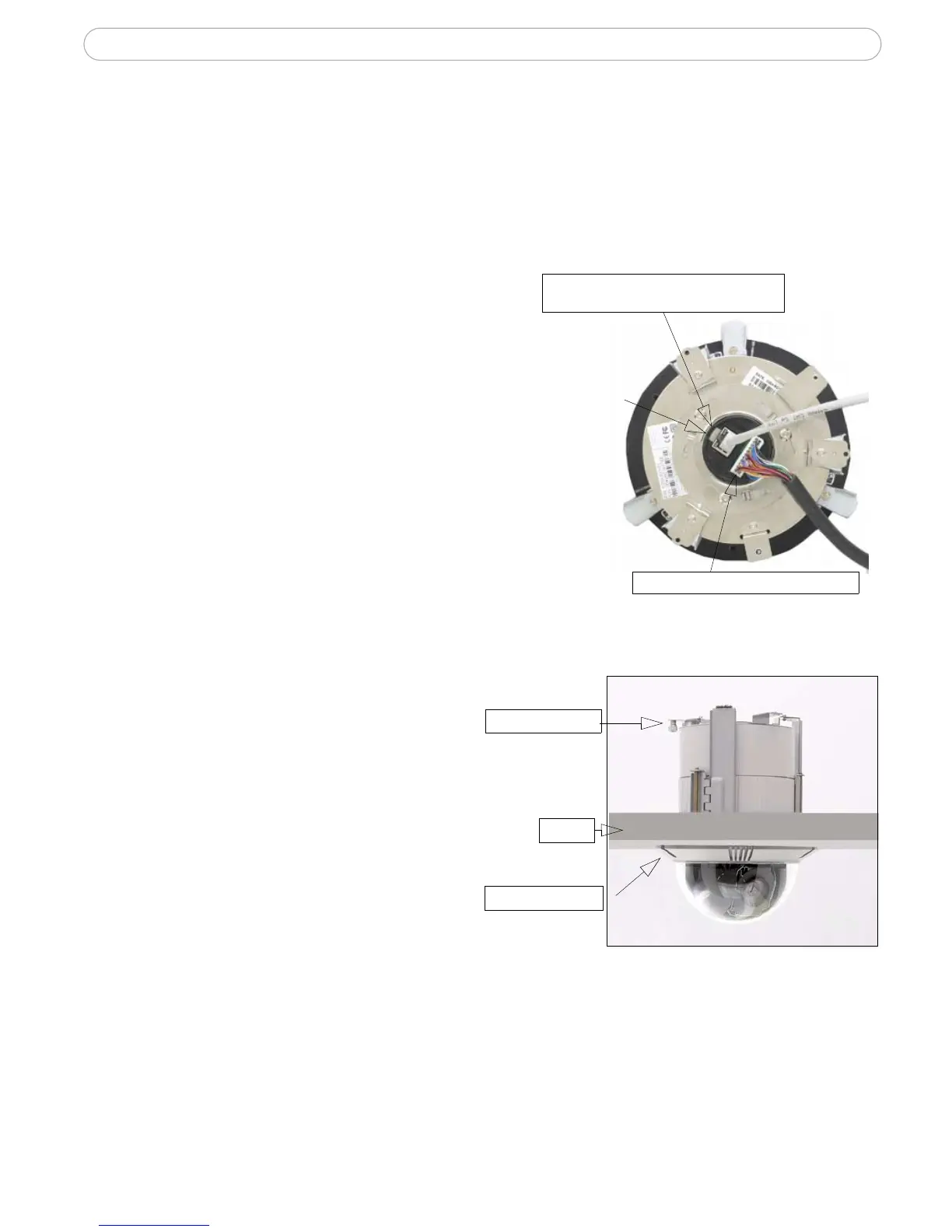

Cavo di rete
Connettore di rete con
Indicatori di alimentazione e di rete
Cavo del modulo di connessione
Anello decorativo
Vite di fissaggio
Soffitto
