58
AXIS 231D - Installation de l’ AXIS 231D
Montage encastré dans un plafond
1. Placez la bague de décoration sur le plafond et marquez l’emplacement des trois trous de
vis ainsi que le cercle intérieur du couvercle décoration.
2. Découpez le trou dans le plafond en suivant les marques.
3. Insérez le support de montage dans le plafond avec les pattes de fixation repliées à
l’intérieur. Une fois en place, dépliez les pattes de fixation au-dessus du faux plafond et
fixez le support en serrant les vis.
4. Contrôlez les connexions de l’alimentation et
du réseau comme suit :
5. Connectez le câble du module de connexion
entre le dôme et le module de connexion
externe.
6. Connectez le câble Ethernet et le module de
connexion à l’AXIS 231D.
7. Connectez le câble d’alimentation et contrôlez
que les voyants d’alimentation et de réseau
s’allument (verts).
8. Enfoncez le dôme dans le support installé et
tournez-le dans le sens horaire pour le blo-
quer dans le support.
9. Veillez à ce que le trou de vis sur le côté du dôme soit aligné avec le support. Serrez la
vis de fixation pour fixer le dôme.
10.L’installation physique est maintenant
terminée, passez à la section suivante
pour installer l’AXIS 231D dans votre
réseau.

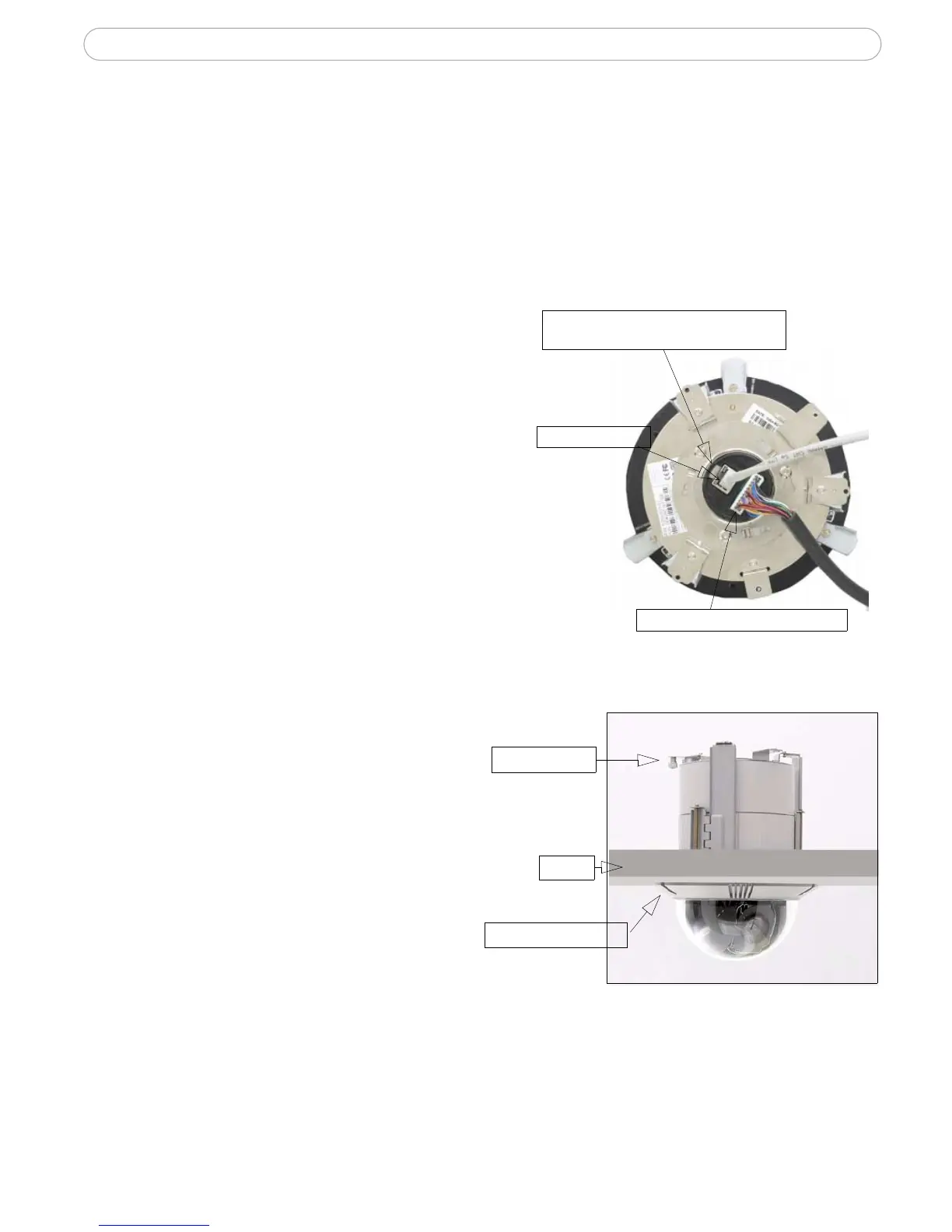

Câble de réseau
Connecteur de réseau avec
voyants de réseau et d’alimentation
Câble du module de connexion
Bague de décoration
Vis de fixation
Plafond
