8-4 Customizing Your Application MN762
8.2.2 Keypad Mode (P-07 = 1 or 2)

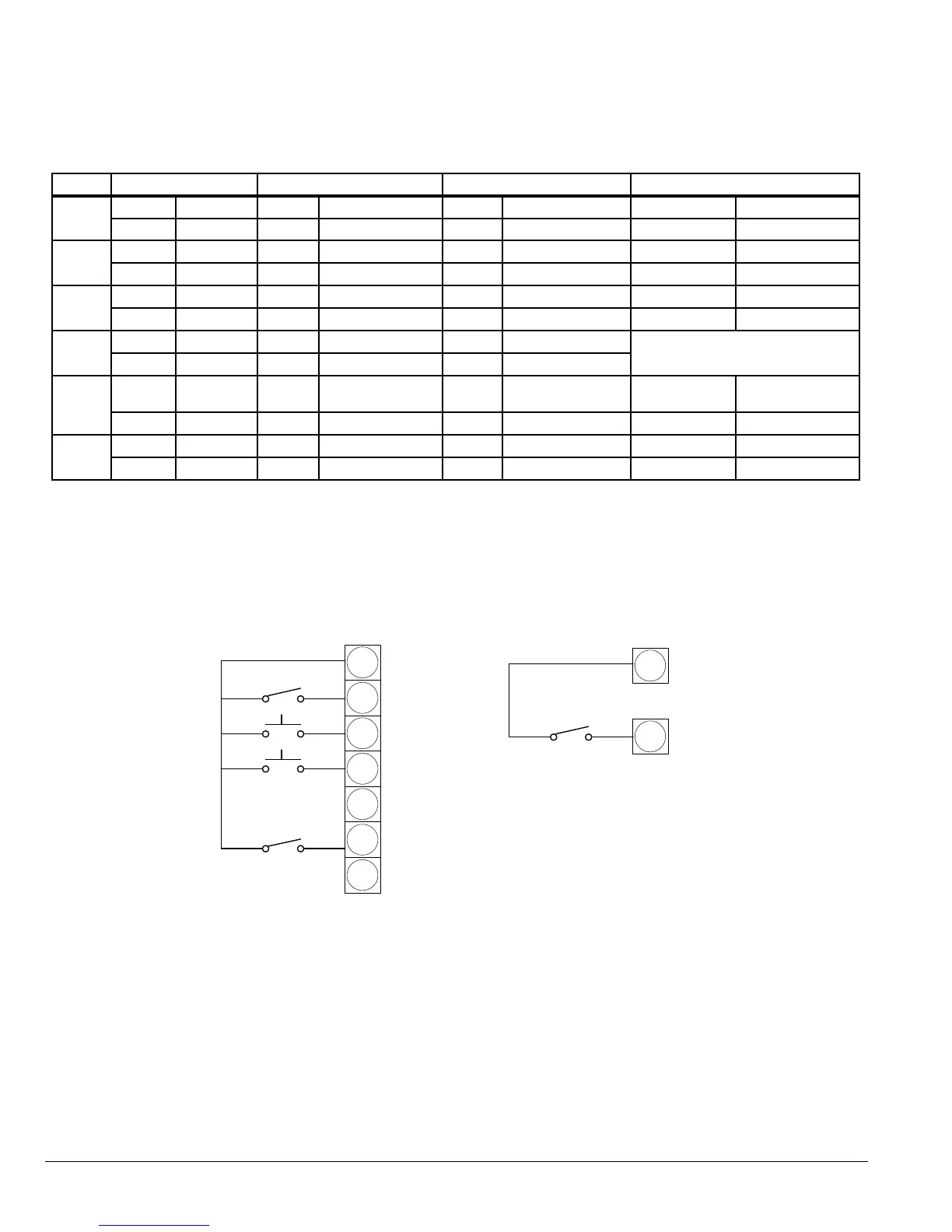

Table 8-2 Parameter P-08 Control of Digital Inputs when P-07=1 or 2
P-08 Digital In 1 (Term. 2) Digital In 2 (Term. 3) Digital In 3 (Term. 4) Analog In 1 (Term. 6)
0, 1, 5,
8-12
Open Stop Open KeypadSpeedRef Open KeypadSpeed Ref Open Forward
Closed Run Closed Remote Up* Closed Remote Down* Closed Reverse
2
Open Stop Open KeypadSpeedRef Open KeypadSpeedRef Open KeypadSpeedRef
Closed Run Closed Remote Up* Closed Remote Down* Closed Preset Speed 1
3*
Open Stop Open KeypadSpeedRef Open Trip (Ext Trip) Open KeypadSpeedRef
Closed Run Closed Remote Up* Closed Run Closed Remote Down
4
Open Stop Open KeypadSpeedRef Open KeypadSpeedRef
Analog Input 1
Closed Run Closed Remote Up* Closed Analog Input 1
6*
Open Stop Open FWD Run Open Trip (Ext Trip) Open
Keypad Speed
Ref
Closed Run Closed REV Run Closed Run Closed Preset Speed 1
7*
Open FWD Stop Open REV Stop Open Trip (Ext Trip) Open KeypadSpeedRef
Closed FWD Run Closed REV Run Closed Run Closed Preset Speed 1
*Remote Up and Remote Down are MOP (E-Pot) controls. These provide Speed Increase and Decrease inputs to allow MOP
operation. (Keypad controls remain active)
P-08 = 3, 6 or 7 Note: Connect external PTC Motor Thermistor or similar user contact to Digital Input 3.
P-08 = 7 Note: Closing both Digital Input 1 and 2 = Fast Stop (P33).
Figure 8-2 Keypad Mode Example Wiring
Keypad mode P07 = 1 or 2, P08 = 0
Note: When P-07 = 1 or 2 and P-08 = 3, 6, 0r 7
Motor Thermistor & E-Trip Connection
+24V Output
O: Stop (disable)
C: Run (enable)
C: Remote Up
C: Remote Down
+10V Output
O: Forward
C: Reverse
0V
1 +24V Output
4 Digital Input 3
Suitable for PTC Motor Thermistors
of type PT100 or similar.
Trip - Run
Trip Level set at 2.5
Only operational using E-trip terminal
function on Digital Input 3
