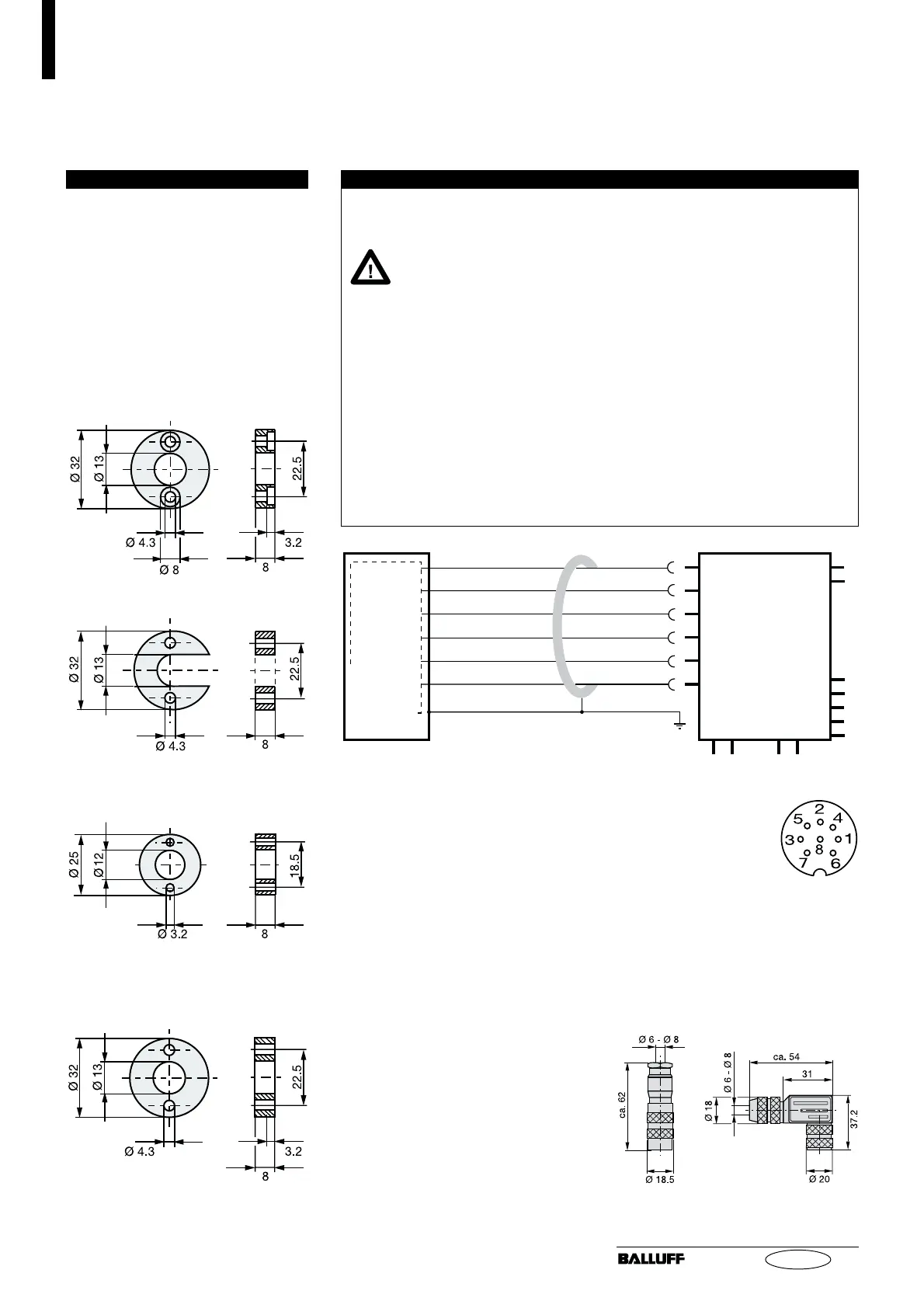

4 Branchements
A respecter impérativement lors
du branchement électrique :
L’installation et l’armoire
électrique doivent être au
même potentiel de mise à
la terre.
Pour garantir la compatibilité
électromagnétique que la société
Balluff certifie par le symbole CE,
les consignes suivantes doivent
être impérativement respecter.
Le capteur de déplacement BTL
et l’unité de lecture / commande
doivent être reliés par un câble
blindé.
Blindage : tresse de fils de cuivre,
couverture à 80%.
Pour la pose du câble reliant le cap-
teur de déplacement, l’automate et
l’alimentation, rester à l’écart des
câbles haute tension afin d’éviter
des perturbations. Les effets induc-
tifs des parasites du secteur sont
particulièrement néfastes (p. ex.
provenant des automates à décou-
page de phase), car le blindage des
câbles n’en assure que faiblement
la protection.
Longueur max. des câbles 20 m ;
Ø 6 à 8 mm. Il est possible de pré-
voir des longueurs de câbles supé-
rieures, à condition de prendre pour
la conception, le blindage et la pose
des mesures suffisantes pour sup-
primer les effets des perturbations.
Pour le modèle à connecteur,
reliez le blindage au boîtier du
connecteur multibroches BKS, à
l’intérieur de ce dernier (
➥ ➥
➥ ➥
➥
fi-
gure 4-3); voir notice dans l’em-
ballage du connecteur multibroches.
Dans le modèle à raccordement
fixe, le blindage du câble est relié
au boîtier par l’intermédiaire du
boulonnage étanche.
Du côté de la commande, le blin-
dage du câble doit être mis à la
terre, c’est-à-dire relié au fil de
protection.
L’affectation des broches est pré-
sentée sur le
➥➥
➥➥
➥ tableau 4-1.
Le
raccordement côté automate dé-
pend de la solution choisie.
3 Montage (suite)
Fig. 3-4 : Capteur de position
BTL-P-1013-4R
3.3 Capteur de position,
montage
Chaque capteur de déplacement
nécessite la présence d’un capteur
de position, ce dernier doit être
commandé séparément.
➥➥
➥➥
➥ Fig. 3-4.
Nous recommandons d’utiliser pour
la fixation du capteur de position un
matériau non magnétisable.
➥➥
➥➥
➥ Fig. 3-1.
BTL-P-1013-4S
BTL-P-1012-4R
Fig. 3-5: Bague d’écartement
Fig. 4-3 : Connecteur (en option)
droit
BKS-S 32M-00
N° 99-5672-19-08
Ent. Binder
coudé
BKS-S 33M-00
N° 99-5672-78-08
Ent. Binder
Passage du câble
(raccord PG9)
Fig. 4-1 : BTL5-A11...K_ _ et unité de traitement/automate, exemple de raccordement
BTL5-A11-
...K_ _
YE
GY
PK
GN
BU
BN
non affecté
0 V
10...0 V
0...10 V
Masse
+24 V
Traitement/auto-
mate avec entrée
analogique
Fig. 4-2 : Affectation des broches du
BKS Connecteur du BTL
Connecteur BKS
Vue des bornes soudées
du connecteur femelle
BKS-S 32M-00 ou
BKS-S 33M-00
