Balluff BTL5-A11 series - Controllo Delle Connessioni; Impostazione Zero E Fondo Scala; 5 Messa in Funzione

BTL5-A/C/E/G1_-M/U_ _ _ _-K-SR 32/K_ _
Trasduttori di posizione Micropulse – Versione a barra
6
italiano
4 Connessioni (continua)
Segnali in uscita
Pin Cavo BTL5-A11 -C10 -C17 -E10 -E17 -G11
1 YE giallo Non utilizzato
➁
0...20 mA 20...0 mA 4...20 mA 20...4 mA Non utilizzato
➁ ➀
2 GY grigio 0 V
3 PK rosa 10...0 V 10...0 V 10...0 V 10...0 V 10...0 V 10...–10 V
➀
4 Non utilizzato
5 GN verde 0...10 V 0...10 V 0...10 V 0...10 V 0...10 V –10...10 V
➀
Tensione di alimentazione (esterna)
Pin Cavo BTL5-A/C/E/G1
6 BU blu GND
7 BN marrone +24 V
8 WH bianco Non utilizzato
➁
➀
A causa dei trasmettitori d’uscita separati e della taratura di corrente
(pin 1) si hanno differenze minime di tensione tra pin 3 e 5 (offset < 10 mV).
➁
Fili non utilizzati possono essere uniti sul lato dell’unità elettronica/con-
trollo alla terra, ma non con la schermatura.
5 Messa in funzione
Tabella 4-1: Disposizione dei collegamenti
5.1 Controllo delle connessioni
Sebbene le connessioni siano pro-
tette contro l’inversione di polarità, i
componenti possono essere dan-
neggiati da una connessione errata
e da sovratensioni. Prima di accen-
dere il trasduttore, controllare con
cura le connessioni.
5.2 Impostazione zero e fondo
scala
Per adattare il BTL alle esigenze, è
possibile spostare il valore iniziale e/
o finale del datore di posizione per
un massimo del 15% dell’intero
campo di misura.
Durante l’apertura fare atten-
zione alle connessioni interne
dei cavi!
L’impostazione è effettua-
ta sotto tensione a siste-
ma elettronico aperto.
Non sfiorare neppure i compo-
nenti con un cacciavite, in quanto
distruggerebbe l’elettronica a
seguito di corto circuito. Non ci
assumiamo nessuna responsabili-
tà per danni all’elettronica.
I valori elettrici iniziali dello zero e
del fondo scala devono essere tarati
con i potenziometri „0“ e „E“ (posi-
zione
➥➥
➥➥
➥ figura 5-2 e 5-3).
Effettuare sempre dapprima la
taratura sul potenziometro „0“ e
quindi sul potenziometro „E“
(Indipendentemente dalla caratte-
ristica crescente o decrescente).

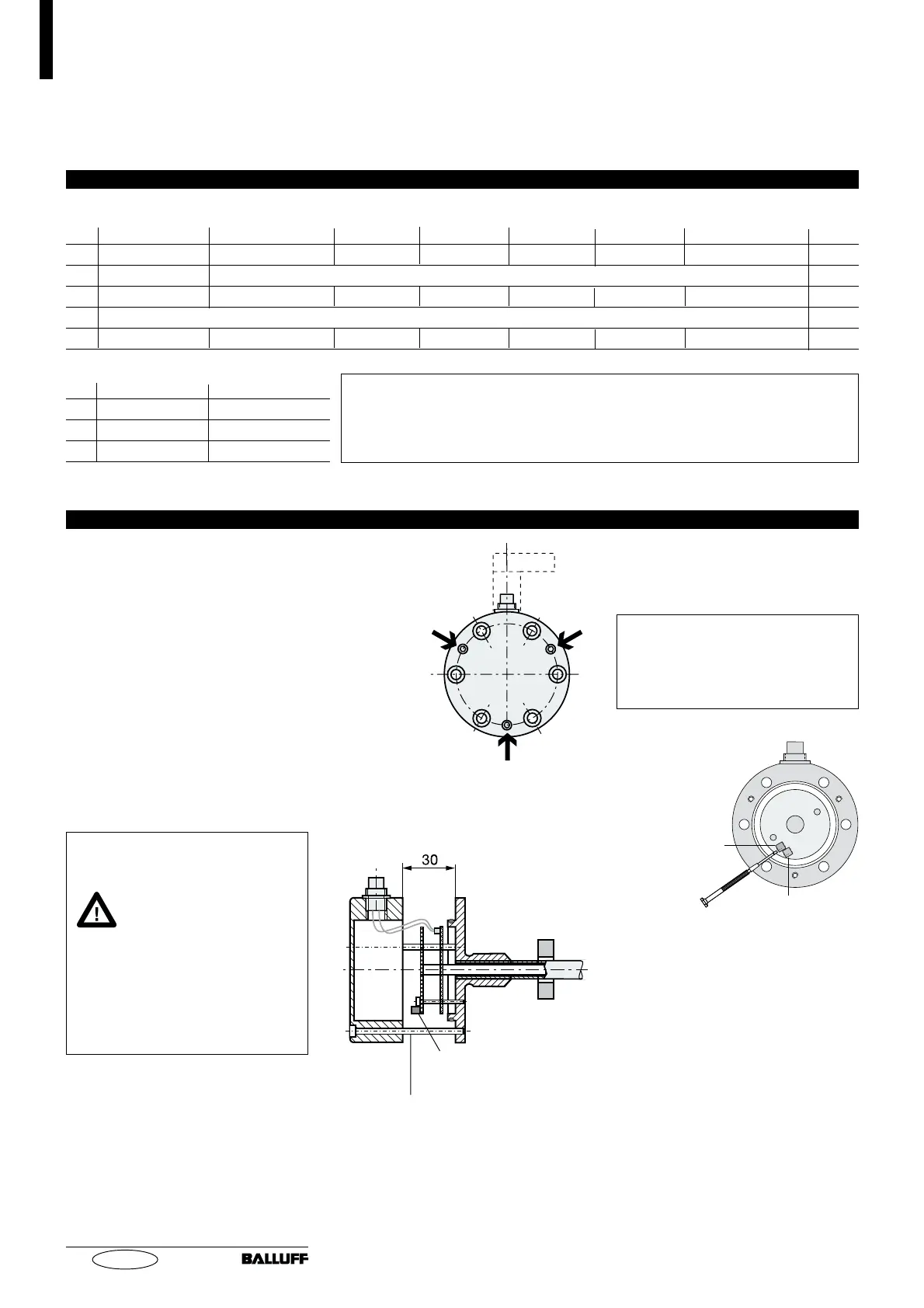

Figura 5-1: Connessione a vite del
contenitore BTL
3 viti M4 × 30 - A2
coppia di
serraggio
max 2,8 Nm
Potenziometro di regola-
zione (
➥➥
➥➥
➥ anche fig. 5-3)
Figura 5-2: Contenitore BTL aperto
3 viti M4 × 60 per fissare il coperchio
durante la procedura di taratura
Figura 5-3: Posizione dei potenzio-
metri di taratura a coperchio aperto
Potenziometro „E“
Potenziometro
„0“
Larghezza
lama max
1,5 mm
