BTL5-A/C/E/G1_-M/U_ _ _ _-K-SR 32/K_ _
Micropulse Wegaufnehmer – Bauform Stab
5
deutsch
4 Anschlüsse3 Einbau (Fortsetzung)

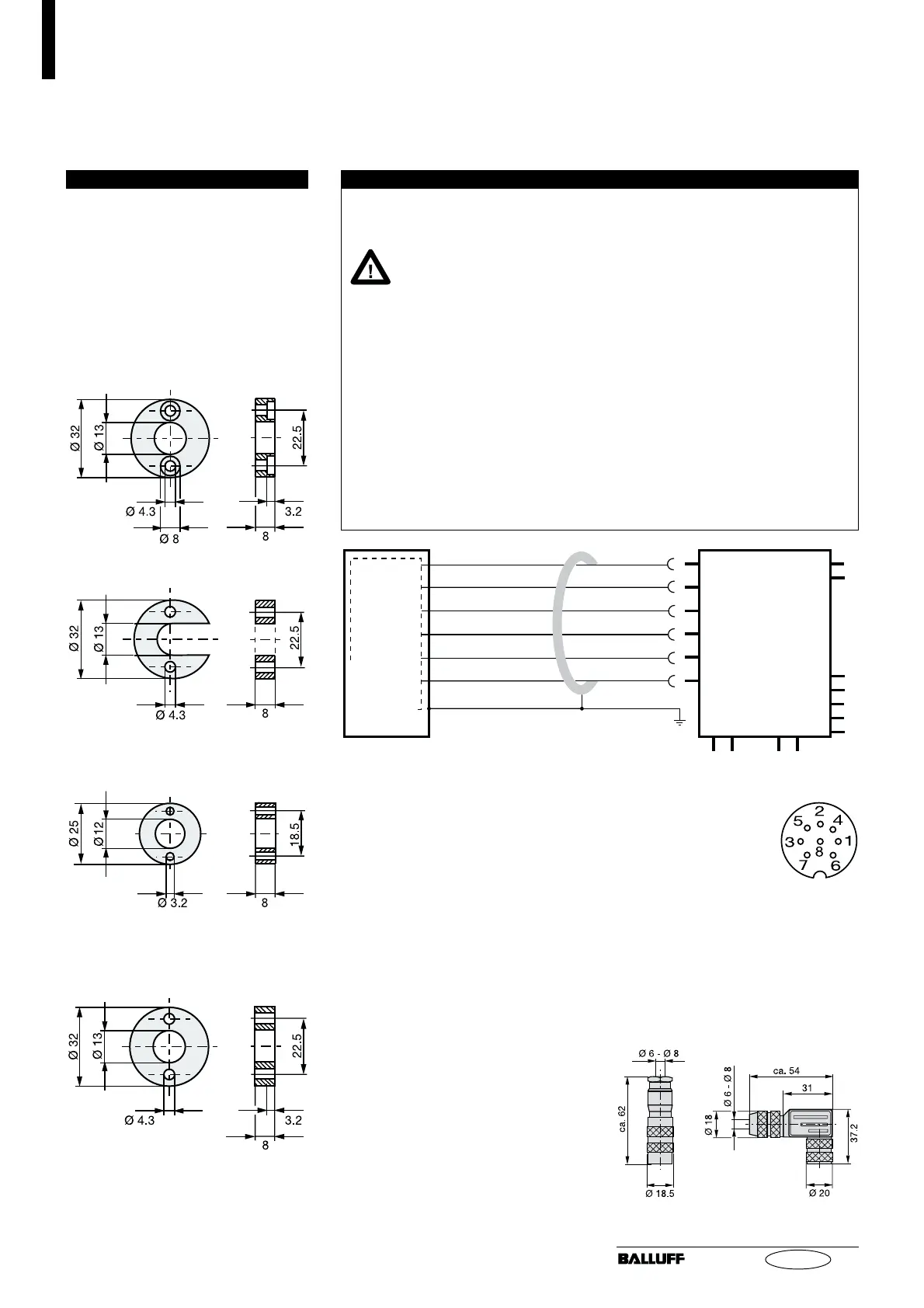

Bild 3-4: Positionsgeber (optional)
BTL-P-1013-4R
3.3 Positionsgeber, Einbau
Zu jedem Wegaufnehmer wird ein
Positionsgeber benötigt, der ge-
trennt zu bestellen ist.
➥➥
➥➥
➥ Bild 3-4.
Für die Aufnahme des Positions-
gebers empfehlen wir nichtmagneti-
sierbares Material.
➥➥
➥➥
➥ Bild 3-1.
BTL-P-1013-4S
BTL-P-1012-4R
Beim elektrischen Anschluss
unbedingt zu beachten:
Anlage und Schaltschrank
müssen auf dem gleichen
Erdungspotenzial liegen.
Um die elektromagnetische Ver-
träglichkeit (EMV) zu gewährlei-
sten, die die Fa. Balluff mit dem
CE-Zeichen bestätigt, sind nach-
folgende Hinweise unbedingt zu
beachten.
Wegaufnehmer BTL und Auswer-
tung/Steuerung müssen mit einem
geschirmten Kabel verbunden
werden.
Schirmung: Geflecht aus Kupfer-
Einzeldrähten, 80 % Bedeckung.
Beim Verlegen des Kabels zwischen
Wegaufnehmer, Steuerung und Strom-
versorgung ist die Nähe von Stark-
stromleitungen wegen der Einkopp-
lung von Störungen zu meiden.
Besonders kritisch sind induktive
Einstreuungen durch Netzoberwel-
len (z.B. von Phasenanschnittsteue-
rungen), für die der Kabelschirm nur
geringen Schutz bietet.
Länge des Kabels max. 20 m;
Ø 6 bis 8 mm. Längere Kabel sind
einsetzbar, wenn durch Aufbau,
Schirmung und Verlegung fremde
Störfelder wirkungslos bleiben.
Bei der Steckerausführung muss
der Schirm im Steckverbinder BKS
(
➥➥
➥➥
➥
Bild 4-3) mit dem Stecker-
gehäuse verbunden werden; siehe
Anleitung in der Verpackung des
Steckverbinders.
Bei der Kabelausführung ist der
Kabelschirm in der PG-Verschrau-
bung mit dem Gehäuse verbunden.
Auf der Seite der Auswertung/
Steuerung muss der Kabelschirm
geerdet, d.h. mit dem Schutzleiter
verbunden werden.
Die Anschlussbelegung ist aus
➥➥
➥➥
➥
Tabelle 4-1 ersichtlich. Der An-
schluss auf der Seite der Steue-
rung richtet sich nach der gewähl-
ten Lösung.
Bild 3-5: Distanzring
gerade
BKS-S 32M-00
Nr. 99-5672-19-08
Fa. Binder
gewinkelt
BKS-S 33M-00
Nr. 99-5672-78-08
Fa. Binder
Bild 4-3: Steckverbinder (optional)
Kabeldurchlass
(Klemmkorb PG 9)
Bild 4-1: BTL5-A11...K_ _ mit Auswertung/Steuerung, Anschlussbeispiel
BTL5-A11-
...K_ _
YE
GY
PK
GN
BU
BN
nicht belegt
0 V
10...0 V
0...10 V
GND
+24 V
Auswertung/
Steuerung mit
Analogeingang
Bild 4-2: Pinbelegung BKS,
Steckverbindung BTL
Anschluss BKS,
Ansicht auf Löt-
anschlussenden des
Buchsenkörpers
von BKS-S 32M-00
oder BKS-S 33M-00
