Balluff BTL5-A11 series - Attivazione del Sistema; Controllo Funzionamento; Controllo Valori DI Misurazione; Difetti DI Funzionamento

BTL5-A/C/E/G1_-M/U_ _ _ _-K-SR 32/K_ _
Trasduttori di posizione Micropulse – Versione a barra
7
italiano
5 Messa in funzione (continua)
5.3 Attivazione del sistema
Prestare attenzione al fatto che al-
l’attivazione il sistema può effettua-
re movimenti incontrollati, in parti-
colare alla prima accensione e
quando il dispositivo di controllo
della posizione è parte di un siste-
ma di regolazione, i cui parametri
non siano ancora stati stabiliti. Assi-
curarsi pertanto che non possano
da ciò insorgere pericoli.
5.4 Controllo valori di
misurazione
Dopo la sostituzione o dopo la ripa-
razione di un trasduttore di posizio-
ne, si consiglia di verificare, in eser-
cizio manuale, i valori alla posizione
iniziale e alla posizione finale del
datore di posizione. Qualora si ot-
tengano valori* diversi da quelli
esistenti prima della sostituzione o
della riparazione, è necessario effet-
tuare una correzione.
* salvo modifiche o divergenze dovu-
te alla fabbricazione.
5.5 Controllo funzionamento
Il funzionamento del trasduttore di
posizione e di tutte le componenti ad
esso connesse deve essere periodi-
camente verificato e protocollato.
5.6 Difetti di funzionamento
Qualora si individuino segnali che
facciano presumere un funziona-
mento non regolare del sistema di
controllo della posizione, questo
deve essere messo fuori servizio e
bloccato contro un uso non autoriz-
zato.
Esempio: Spostare il punto iniziale del 15%. Conservare il punto finale.

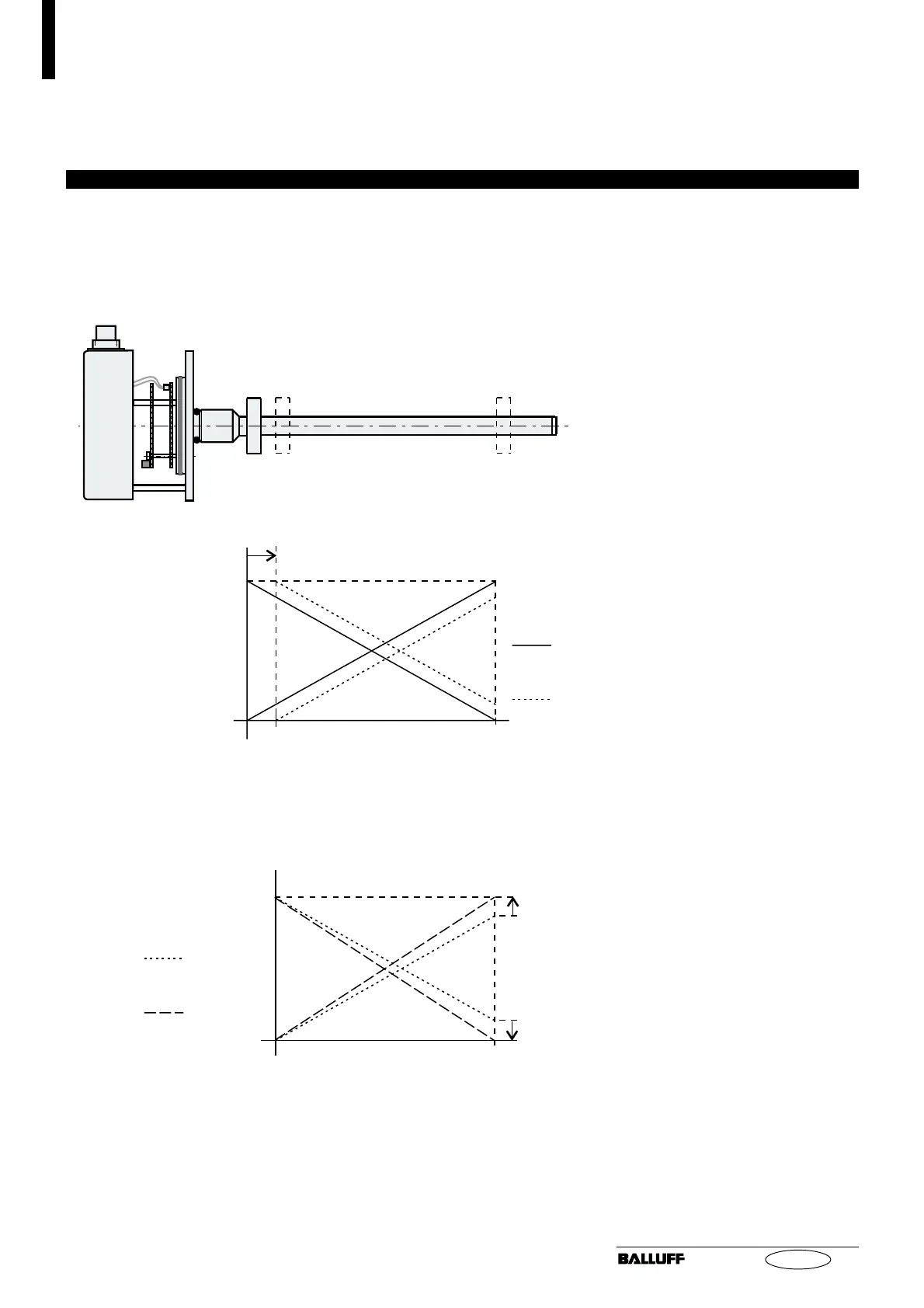

Figura 5-4: Taratura
6° fase: Applicare il coperchio e sostituire le 3 viti M4 x 60 con le 3 viti
M4 x 30 e avvitare a max 2,8 Nm.
Attenzione: Fare attenzione alla sede corretta della guarnizione.
Il o-ring non deve essere danneggiato.
prima
dopo
5° fase: Taratura sul potenziometro „E“ fino ad impo-
stare il fondo scala.
Crescente
Decrescente
3° fase: Tarare sul potenziometro „D“ fino ad impostare
i valore iniziale.
fondo scala
potenzio-
metro „E“
nuovo campo di misura 100 %
4° fase: Spostare il datore di posizione sul fondo
scala „E“.
Valore iniziale
Potenziometro
„0“
prima
dopo
2° fase: Spostare il datore di posizione sul nuovo punto
iniziale „0“.
1à fase: Svitare le 3 viti M4 x 30 (
➥➥
➥➥
➥ figura 5-1) e avvitare 3 viti M4 x 60
(non comprese nella fornitura).
Attenzione alla giunzione interna dei cavi!
Togliere con cura il coperchio (
➥➥
➥➥
➥ figura 5-2).
"0" "E"
