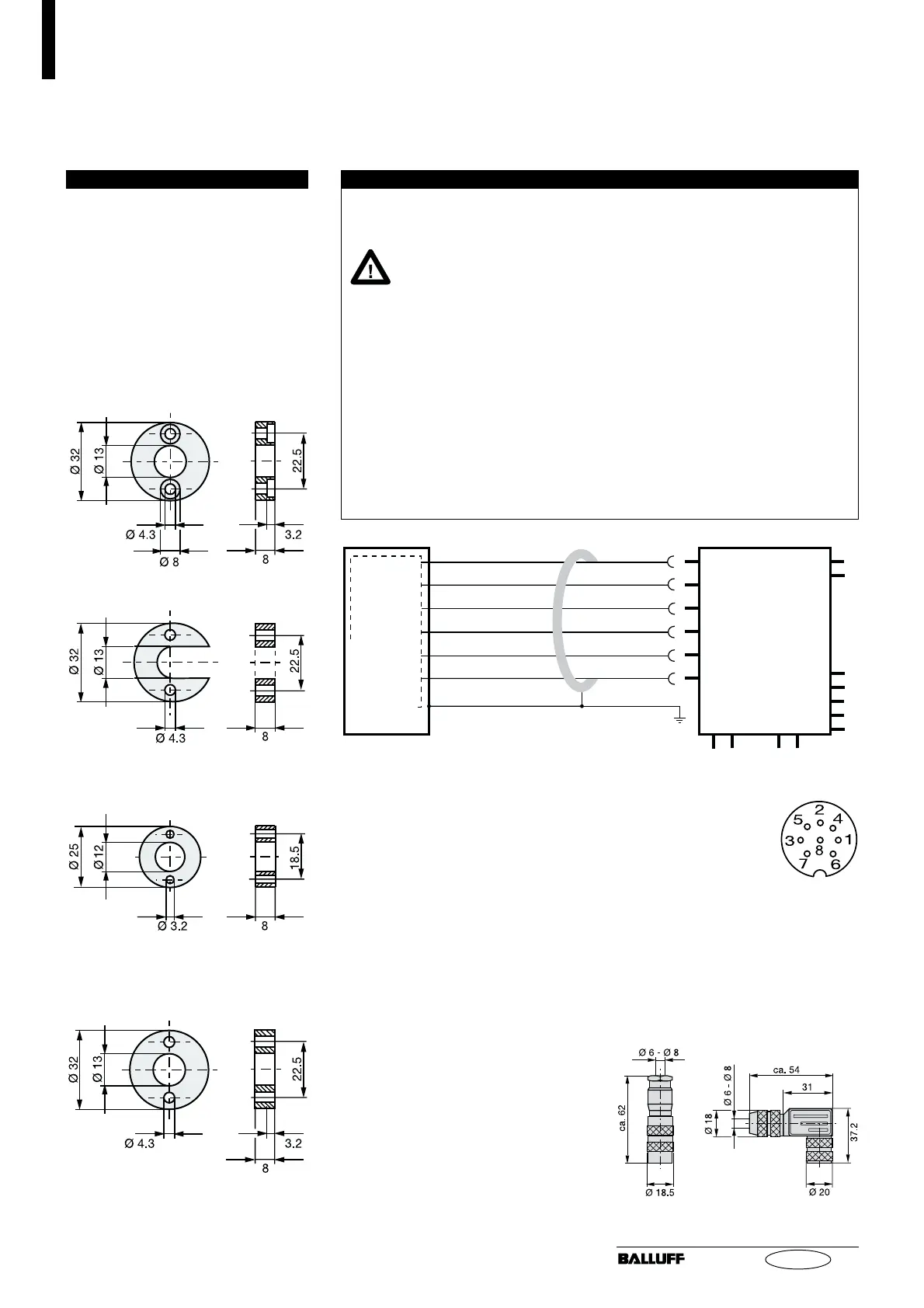

BTL5-A/C/E/G1_-M/U_ _ _ _-K-SR 32/K_ _
Transductor de desplazamiento Micropulse – Forma constructiva de varilla
5
español
4 Conexiones
En la conexión eléctrica, siempre
tener en cuenta lo siguiente:
La máquina y el armario
eléctrico deben estar a
idéntico potencial de puesta
a tierra.
Para garantizar la compatibilidad
electromagnética (CEM) que la em-
presa Balluff confirma con la marca
CE deben respetarse siempre las
indicaciones siguientes.
El transductor de desplazamiento
lineal BTL y el módulo de proceso/
PLC deben conectarse con un ca-
ble apantallado.
Apantallamiento: Malla de hilos
sueltos de cobre, 80% de cobertura.
En el tendido del cable entre el trans-
ductor de desplazamiento, el control
y la alimentación eléctrica debe
evitarse la proximidad de conducto-
res de fuerza debido al acoplamien-
to de perturbaciones. Son muy críti-
cas las perturbaciones inductivas
inyectadas por los armónicos de la
red (p. ej., debido al efecto de con-
troles de ángulo de fase), para las
cuales la pantalla del cable ofrece una
protección tan solo reducida.
Longitud máx. del cable 20 m; Ø 6
hasta 8 mm. Pueden utilizarse ca-
bles de mayor longitud cuando,
debido a la construcción,
apantallamiento y tendido, no pro-
duzcan ningún efecto los campos
perturbadores externos.
En el modelo enchufable la panta-
lla tiene que unirse a la carcasa del
conector dentro del conector BKS
(
➥➥
➥➥
➥
figura 4-3); véanse las instruc-
ciones en el embalaje del conector.
En el modelo de cable, el apanta-
llamiento del cable debe unirse en
la atornilladura PG con la carcasa.
En el lado del PLC, el cable de la
pantalla debe ponerse a tierra, es
decir, debe conectarse al con-
ductor de protección.
Las funciones de las patillas pue-
den verse en la
➥➥
➥➥
➥
tabla 4-1. La
conexión en el extremo de la
unidad de control está basada en
la solución elegida.
3 Montaje (continuación)
Figura 3-4:
Sensor de posición (op-
cional)
BTL-P-1013-4R
3.3 Sensores de posición,
montaje
Por cada transductor de desplaza-
miento se requiere un sensor de
posición que debe pedirse por se-
parado.
➥➥
➥➥
➥ Figura 3-4.
Para el alojamiento del sensor de
posición recomendamos material no
magnetizable.
➥➥
➥➥
➥ Figura 3-1.
BTL-P-1013-4S
BTL-P-1012-4R
Figura 3-5: Anillo distanciador
Figura 4-3: Conector (opcional)
recto
BKS-S 32M-00
N° 99-5672-19-08
Empresa Binder
acodado
BKS-S 33M-00
N° 99-5672-78-08
Empresa Binder
Pasacable
(jaula de apriete PG 9)
Figura 4-1: BTL5-A11...K_ _ con unidad de proceso/PLC, ejemplo de conexión
YE
GY
PK
GN
BU
BN
No utilizada
0 V
10...0 V
0...10 V
GND
+24 V
Unidad proceso/
PLC con entrada
analógica
BTL5-A11-
...K_ _
Figura 4-2: Distribución de patillas
de BKS, conector BTL
Conector BKS, vista de
los terminales para
soldar del cuerpo de la
hembrilla del
BKS - S 32M-00 o
BKS - S 33M-00
