BTL5-A/C/E/G1_-M/U_ _ _ _-K-SR 32/K_ _
Micropulse Wegaufnehmer – Bauform Stab
4
deutsch
3 Einbau (Fortsetzung)
3.2 Wegaufnehmer, Einbau
Der kleinste zulässige Abstand
zwischen Positionsgeber und An-
lagefläche des BTL-Gehäuses ist in
Bild 3-2 angegeben.
Die Abdichtung erfolgt an der Flansch-
anlagefläche mit dem mitgelieferten
O-Ring.
Beim Einbau unbedingt zu be-
achten:
Die Anlagefläche des BTL-Gehäu-
ses muss vollständig an der Auf-
nahmefläche anliegen. Der pas-
sende O-Ring muss die Bohrung
perfekt abdichten, d.h. die An-
senkung für den O-Ring muss
Bild 3-3 entsprechend gefertigt
werden.
Um eine sichere Befestigung zu
erreichen, ist der Wegaufnehmer
an allen 6 Befestigungsbohrungen
mit Zylinderschrauben (ISO 4762,
M6 x 16 - A2-70) anzuschrauben
(
➥➥
➥➥
➥
Bild 3-2). Alle Schrauben müs-
sen mit 3,5 Nm festgedreht wer-
den.
Bei waagerechter Montage von
Wegaufnehmern mit Nennlängen
größer als 500 mm empfiehlt es
sich, das Schutzrohr am Ende
abzustützen oder anzuschrauben.
Beim Einbau in Hydraulikzylinder
darf der Positionsgeber nicht auf
dem Schutzrohr schleifen. Schüt-
zen Sie das Ende des Schutzrohrs
vor Verschleiß. Der Bohrungs-
durchmesser im Aufnahmekolben
soll mindestens 13 mm betragen.
BTL5...K-K05
BTL5...K-SR 32
Dämpfungszone
(nicht nutzbarer
Bereich)
Gewinde
M4 x 4/6 tief
Nennlänge
= Messberich
Anlagefläche
Stecker BKS-S 33M
im Raster 90° drehbar
Positionsgeber
6 Bohrungen
zur Befestigung
des Wegauf-
nehmers

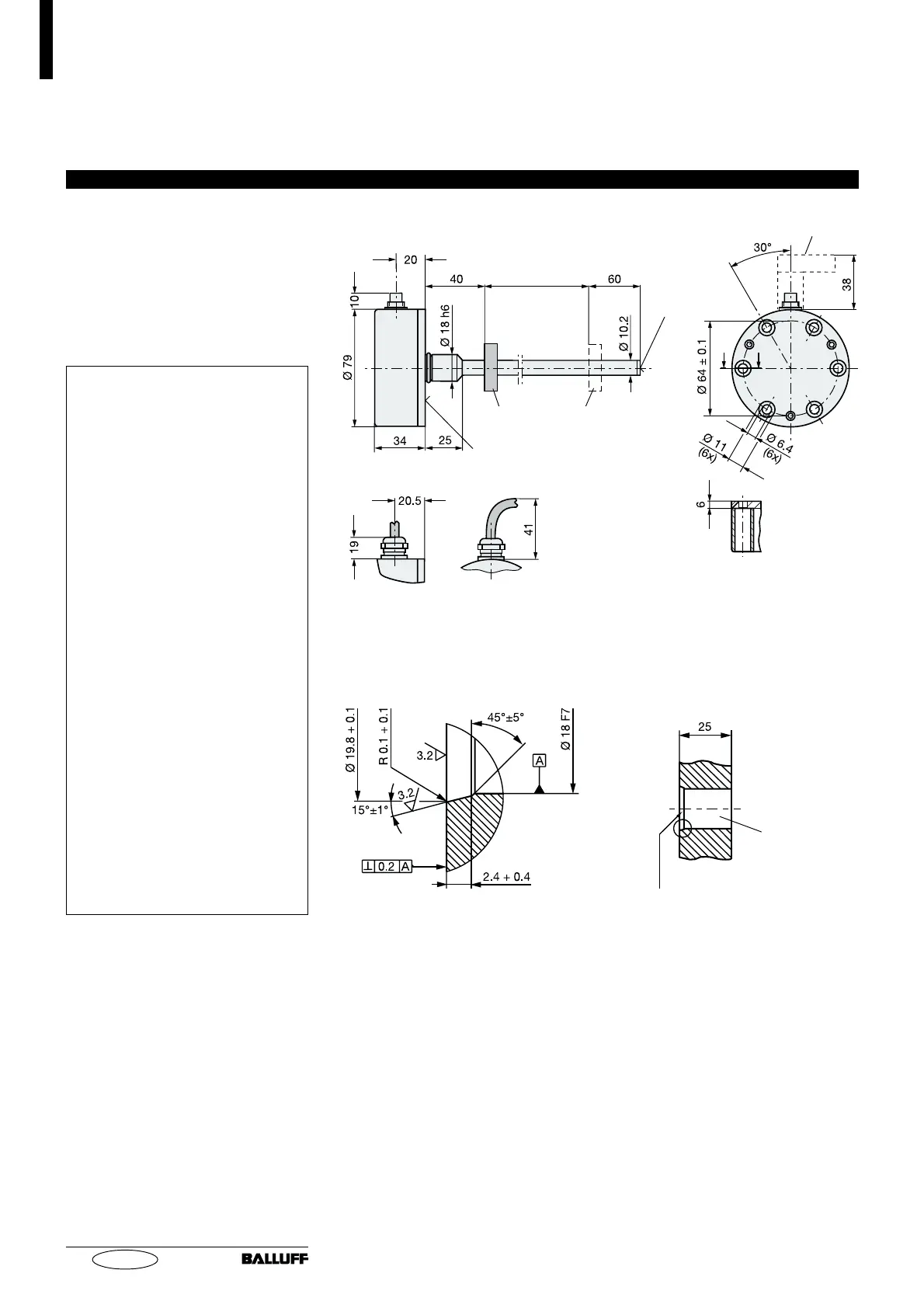

Bild 3-3: Passbohrung für die Montage des BTL mit O-Ring
Passbohrung
Ansenkung für O-Ring 15,4 x 2,1
Bild 3-2: Wegaufnehmer BTL5...K..., Maßzeichnung
