Balluff BTL5-A11 series - Anomalía Funcional; Comprobar la Funcionalidad; Comprobar Valores Medidos; Conexión del Sistema

BTL5-A/C/E/G1_-M/U_ _ _ _-K-SR 32/K_ _
Transductor de desplazamiento Micropulse – Forma constructiva de varilla
7
español
5.3 Conexión del sistema
Tenga presente que el sistema, en la
conexión, puede efectuar movi-
mientos incontrolados, en concreto,
en la primera conexión y cuando la
instalación de medida de desplaza-
miento forma parte de un sistema
regulador, cuyos parámetros todavía
no están configurados. Por este
motivo, asegúrese de que este sis-
tema no puede representar peligros.
5.4 Comprobar valores
medidos
Después de la desconexión o bien
después de la reparación de un
transductor de desplazamiento li-
neal se recomienda verificar los
valores en la posición inicial y final
del sensor de posición en modo
manual. Si se obtienen valores dis-
tintos * de los predominantes que
los predominantes antes de la susti-
tución o bien de la reparación, debe
realizarse una corrección.
* Reservado el derecho a introducir
modificaciones o dispersiones de-
bidas a la producción.
5.5 Comprobar la funcionalidad
La funcionalidad del sistema de me-
dición de desplazamiento lineal y de
todos los componentes asociados a
éste debe verificarse periódicamente
y reflejarse en un protocolo.
5.6 Anomalía funcional
Si existen indicios de que el sistema
de medición de desplazamiento
lineal no funciona debidamente,
debe ponerse fuera de servicio y
protegerse contra un uso indebido.
5 Procedimiento de ajuste (continuación)

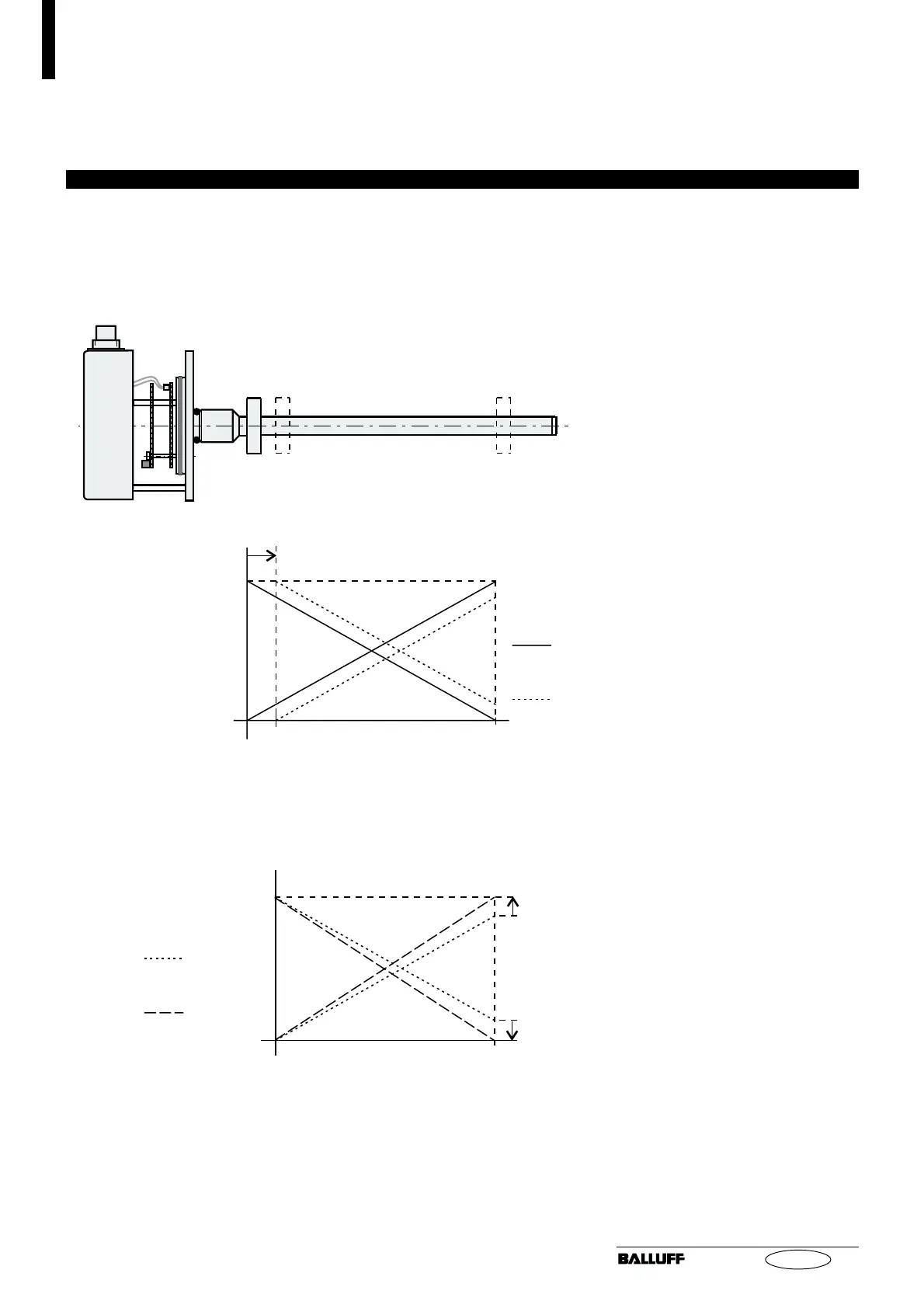

Ejemplo: Desplazar el punto inicial un 15%, conservar el punto final:
Figura 5-4: Compensación
6º paso: Colocar la tapa y sustituir los 3 tornillos M4 × 60 por los
3 tornillos M4 × 30 y apretar firmemente con como máx. 2,8 Nm.
Atención: ¡Asegurarse de que la junta queda asentada
correctamente! No debe dañarse la junta tórica!
antes
después
5º paso: Compensación con el potenciómetro «E» hasta
que se haya estabilizado el valor final.
creciente
decreciente
3er paso: Compensación con el potenciómetro «0» hasta
que se haya estabilizado el valor inicial.
Valor final:
Potenció-
metro «E»
Nueva longitud nominal 100 %
4º paso: Desplazamiento del sensor de posición al
punto final «E».
Valor inicial:
Potenció-
metro «0»
antes
después
2º paso: Desplazamiento del sensor de posición al nue-
vo punto inicial «0».
1er paso: Aflojar los 3 tornillos M4 × 30 (
➥➥
➥➥
➥ Figura 5-1) y atornillar los 3
tornillos M4 × 60 (no incluidos en el suministro).
¡Atención: conexión de cables en el interior!
Retirar con cuidado la tapa (
➥➥
➥➥
➥ Figura 5-2).
"0" "E"
