Balluff BTL5-A11 series - Montaje de Los Transductores de Desplazamiento Lineal

BTL5-A/C/E/G1_-M/U_ _ _ _-K-SR 32/K_ _
Transductor de desplazamiento Micropulse – Forma constructiva de varilla
4
español
3 Montaje (continuación)
3.2 Montaje de los
transductores de
desplazamiento lineal
La separación mínima admisible
entre el sensor de posición y la su-
perficie de apoyo del tubo se indica
en la figura 3-2.
La obturación se realiza en la super-
ficie de apoyo de la brida con la
junta tórica incluida en el suministro.
En el montaje siempre tener en
cuenta:
La superficie de apoyo del tubo
debe quedar completamente apo-
yada en la superficie de fijación. La
junta tórica correspondiente debe
obturar perfectamente el agujero,
es decir, el avellanado para la junta
tórica debe prepararse según la
figura 3-3.
Para lograr una fijación segura,
atornillar el transductor de des-
plazamiento en los 6 agujeros de
fijación con tornillos cilíndricos
(ISO 4762, M6 x 16 - A2-70)
(
➥➥
➥➥
➥ Figura 3-2 ). Todos los tornillos
deben apretarse a 3,5 Nm.
En el montaje horizontal de trans-
ductores de desplazamiento con
longitudes nominales superiores a
500 mm se recomienda apoyar el
tubo de apoyo en el extremo o
atornillarlo.
En el montaje dentro de cilindros
hidráulicos, el sensor de posición
no debe rozar sobre el tubo pro-
tector. Proteja el extremo del tubo
protector contra el desgaste. El
diámetro de agujero en el émbolo
de fijación debe ser de al menos
13 mm.

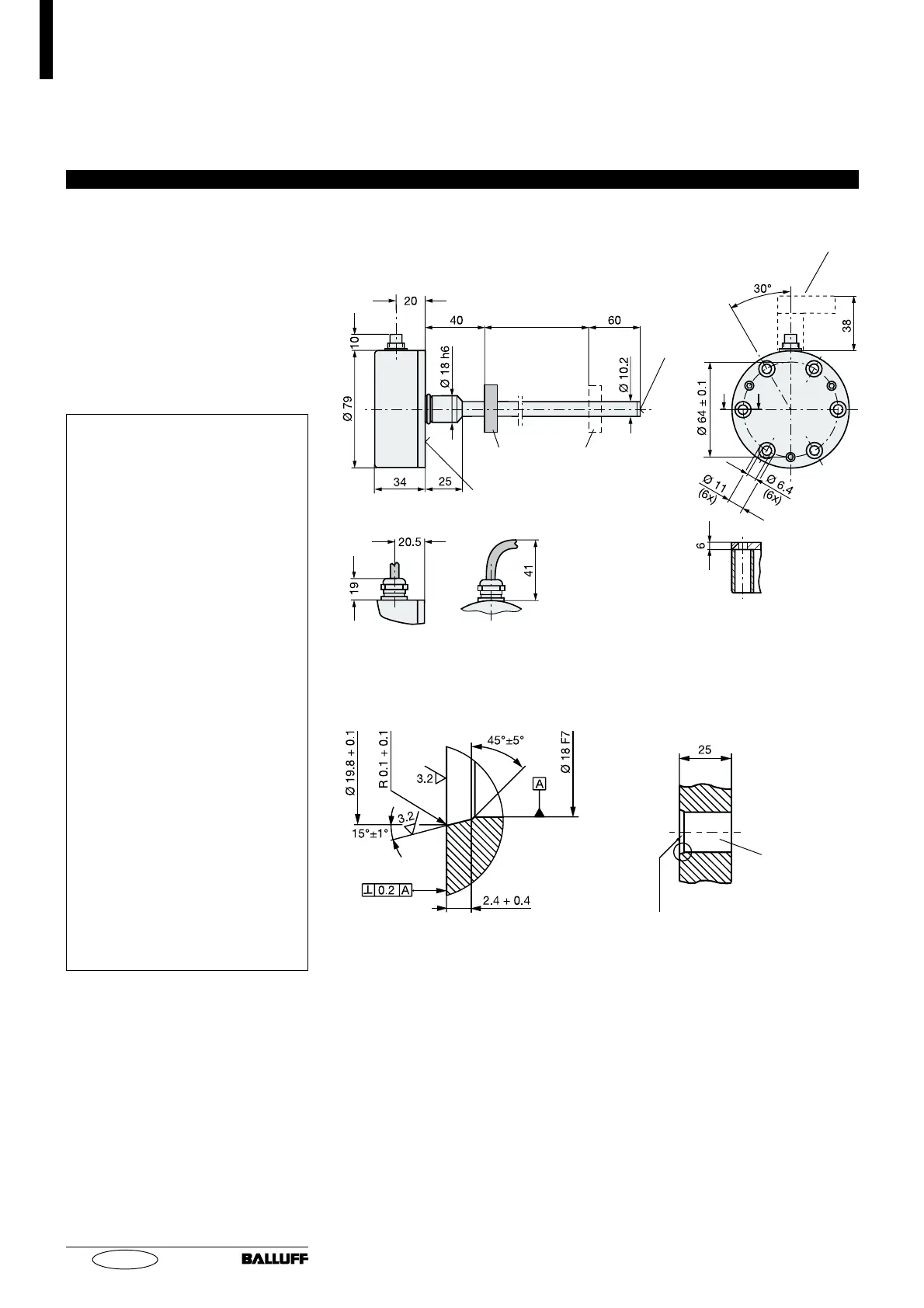

Figura 3-3: Agujero de ajuste para montaje del BTL con junta tórica
Agujero de
ajuste
Avellanado para junta tórica 15,4 x 2,1
Figura 3-2: Transductores de desplazamiento BTL5...K..., dibujo acotado
BTL5...K-K05
BTL5...K-SR 32
Rosca
M4 x 4/6
profund.
Conector BKS-S 33M
girable en
incrementos de 90°
Zona de
amortiguación
(zona no
aprovechable)
Longitud
nominal
= zona
medible
Sensor de posición
Superficie de apoyo
6 agujeros para fijación de
transductor desplazamiento
