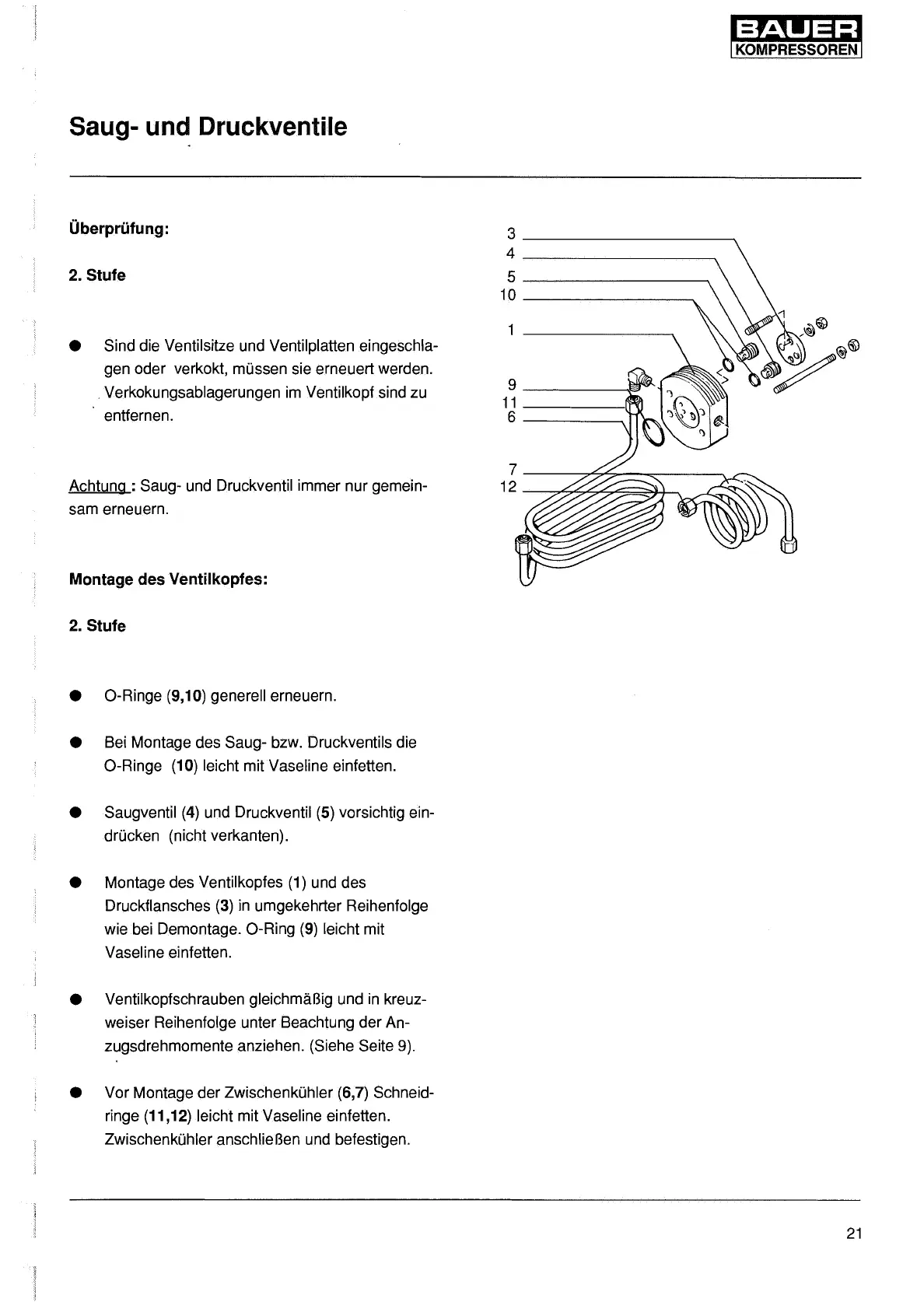

Saug- und Druckventile
Oberpriifung:
2. Stufe
• Sind die Ventilsitze und Ventilplatten eingeschla-
gen oder verkokt, mOssen sie erneuert werden.
. Verkokungsablagerungen im Ventilkopf sind zu
entfernen.
Achtung : Saug- und Druckventil immer nur gemein-
sam erneuern.
Montage des Ventilkopfes:
2. Stufe
•
0-Ringe
(9,10)
generell erneuern.
• Bei Montage des Saug- bzw. Druckventils die
0-Ringe
(10)
leicht mit Vaseline einfetten.
• Saugventil
(4)
und Druckventil
(5)
vorsichtig ein-
drOcken (nicht verkanten).
• Montage des Ventilkopfes
(1)
und des
Druckflansches
(3)
in umgekehrter Reihenfolge
wie bei Demontage.
0-Ring
(9)
leicht mit
Vaseline einfetten.
• Ventilkopfschrauben gleichma.Big und
in
kreuz-
weiser Reihenfolge unter Beachtung der An-
zugsdrehmomente anziehen. (Siehe Seite 9).
• Var Montage der ZwischenkOhler
(6,7)
Schneid-
ringe
(11,
12)
leicht mit Vaseline einfetten.
ZwischenkOhler anschlieBen und befestigen.
3
4
5
10
1
ill@
@@
9
11
6
7
12
21
