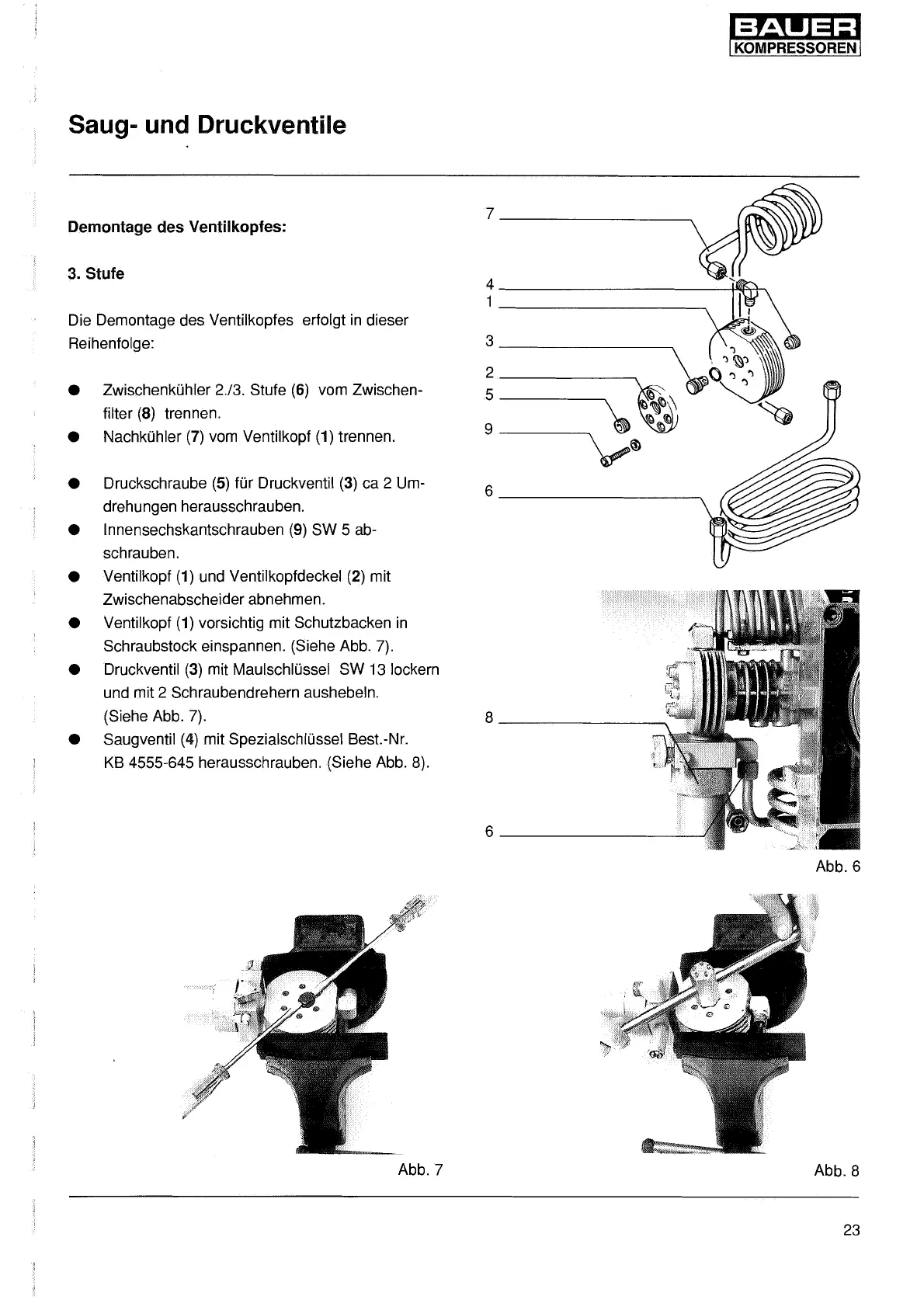

Saug- und Druckventile
Demontage des Ventilkopfes:
3. Stufe
Die Demontage des Ventilkopfes erfolgt
in
dieser
Reihenfolge:
• ZwischenkOhler 2./3. Stufe
(6)
vom Zwischen-
filter
(8)
trennen.
• NachkOhler
(7)
vom Ventilkopf (1) trennen.
• Druckschraube
(5)
tor Druckventil
(3)
ca 2 Um-
drehungen herausschrauben.
• lnnensechskantschrauben
(9)
SW
5 ab-
schrauben.
• Ventilkopf
(1)
und Ventilkopfdeckel
(2)
mit
Zwischenabscheider abnehmen.
• Ventilkopf
(1)
vorsichtig mit Schutzbacken
in
Schraubstock einspannen. (Siehe Abb. 7).
• Druckventil
(3)
mit MaulschlOssel
SW
13 lockern
und mit 2 Schraubendrehern aushebeln.
(Siehe Abb. 7).
• Saugventil (4) mit SpezialschlOssel Best.-Nr.
KB 4555-645 herausschrauben. (Siehe Abb. 8).
Abb. 7
7
________
~
4
___________
..uia,,~
1
_________
~
I
3
___
_
2
______
~
:
\,~
~~
6
---------~
Abb.6
Abb. 8
23
