BCM MX610HD - Bit GPIO Header (JDIO1)

MX610HD User’s Manual
38 MX610HD User’s Manual
1
1011
19
1. +5V
2. USB3_RX-
3. USB3_RX+
4. GND
5. USB3_TX-
6. USB3_TX+
7. GND
8. USB-
9. USB+
10. NC
19. +5V
18. USB3_RX-
17. USB3_RX+
16. GND
15. USB3_TX-
14. USB3_TX+
13. GND
12. USB-
11. USB+

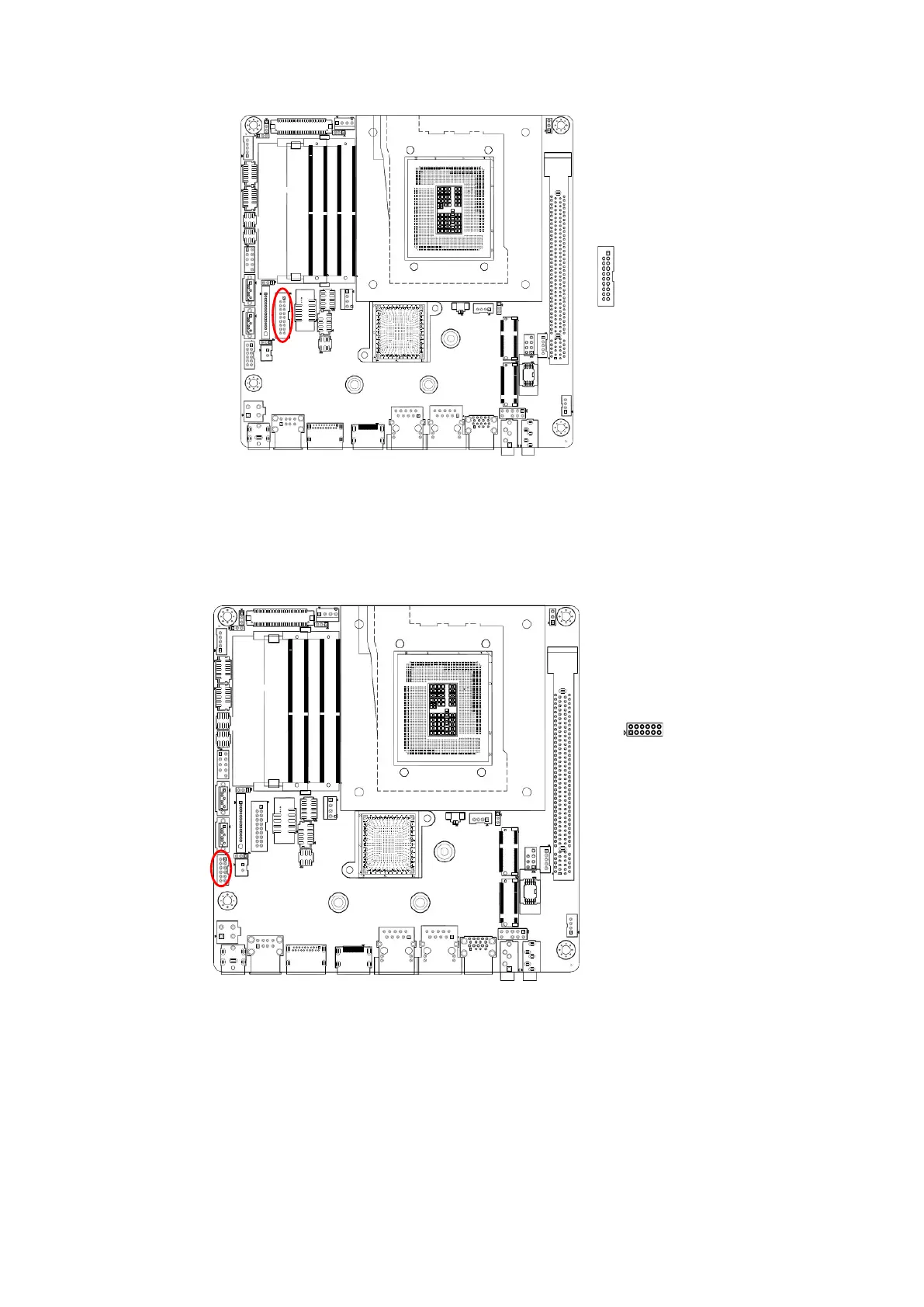

1.7.9 8 bit GPIO header (JDIO1)
This connector provides a 8 bits input or output for general purpose.
1. SIO_GPIO0
3. SIO_GPIO1
5. SIO_GPIO2
7. SIO_GPIO3
9. SMB_CLK_
RESUME
11. GND
2. SIO_GPIO4
4. SIO_GPIO5
6. SIO_GPIO6
8. SIO_GPIO7
10. SMB_DATA_
RESUME
12. +5Vsb
