Blade 550X - Page 30

30
DE
• Montieren Sie die Bolzen B und C lose bevor Sie sie
festziehen.
• Die Bundseite der Bundscheibe zeigt in den Blat-
thalter

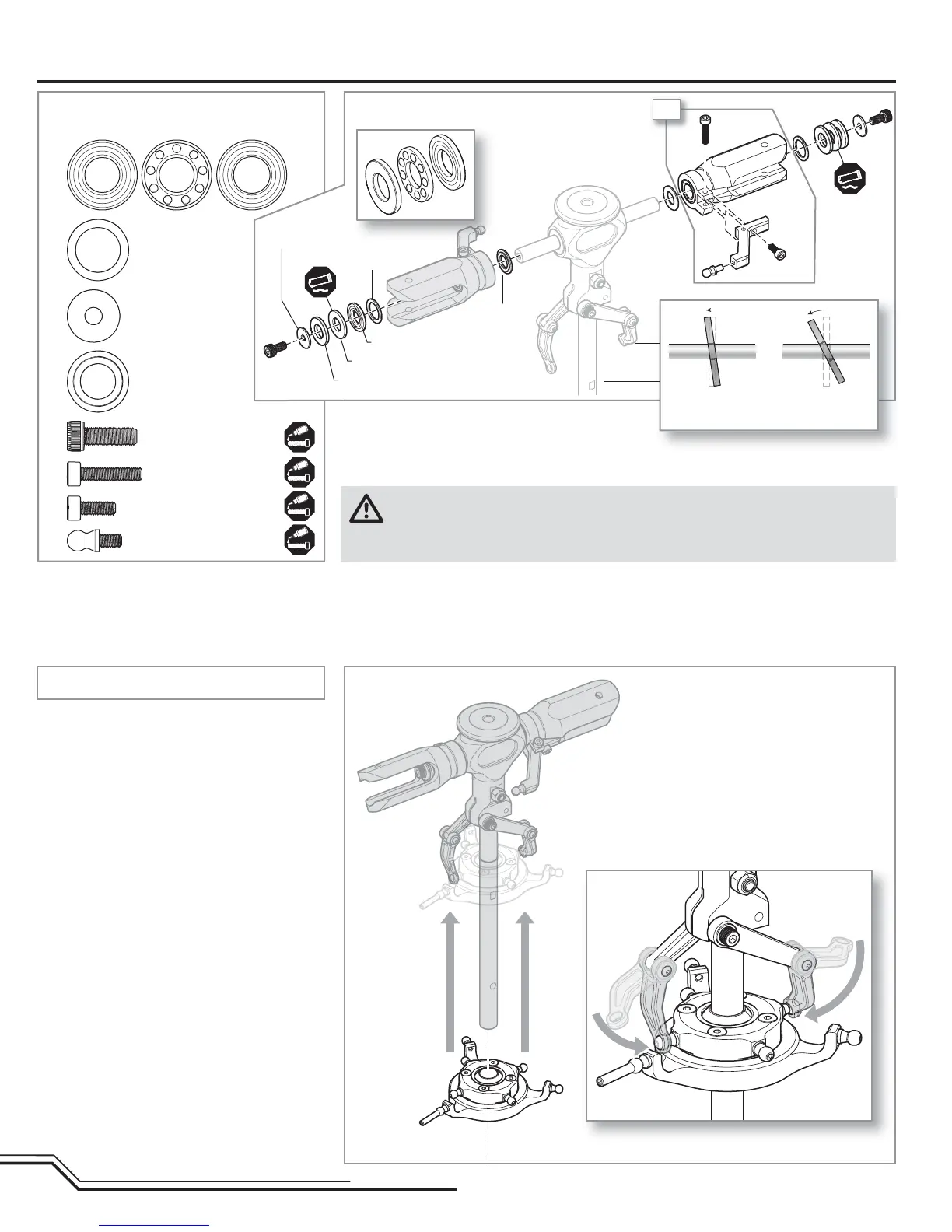

Rotorkopfmontage (H) Fortsetzung
2X
Schritt H4
Schritt H5
Schritt H4 Teile (Beutel H3)
Schritt H5 Teile (Beutel H4)
Unterlegscheibe mit kleinerem Innendurchmesser
Unterlegscheibe mit größerem Innendurchmesser
Lagerkäfi g
Unterlegscheibe Blattlagerwelle
Drucklager
Bundscheibe
Drucklager (x2)
Unterlegscheibe
Drucklager 10 X 14
X .8 (x2)
Unterlegscheibe
Blattlagerwelle 4 X
12 X 1 (x2)
Bundscheibe (x2)
M4 X 12 Bolzen (x2)
M3 X 14 Bolzen (x2)
M3 X 8 Bolzen (x2)
Kugelkopf (x2)
A
B
A
A
B
C
C
großer
Innendurchmesser
kleiner
Innendurchmesser
WARNUNG: Reinigen Sie immer die Blattlagerwellenschrauben nach dem lösen mit denaturi-
ertem Alkohol um sicher zu stellen, dass sich kein Öl mehr an den Schrauben befi ndet. Geben
Sie bei dem Einschrauben mittelfesten Schraubensicherungslack auf die Schrauben und lassen diesen
trocknen (ca. 4 bis 6 Stunden) bevor Sie den Hubschrauber fl iegen.
