61
FR

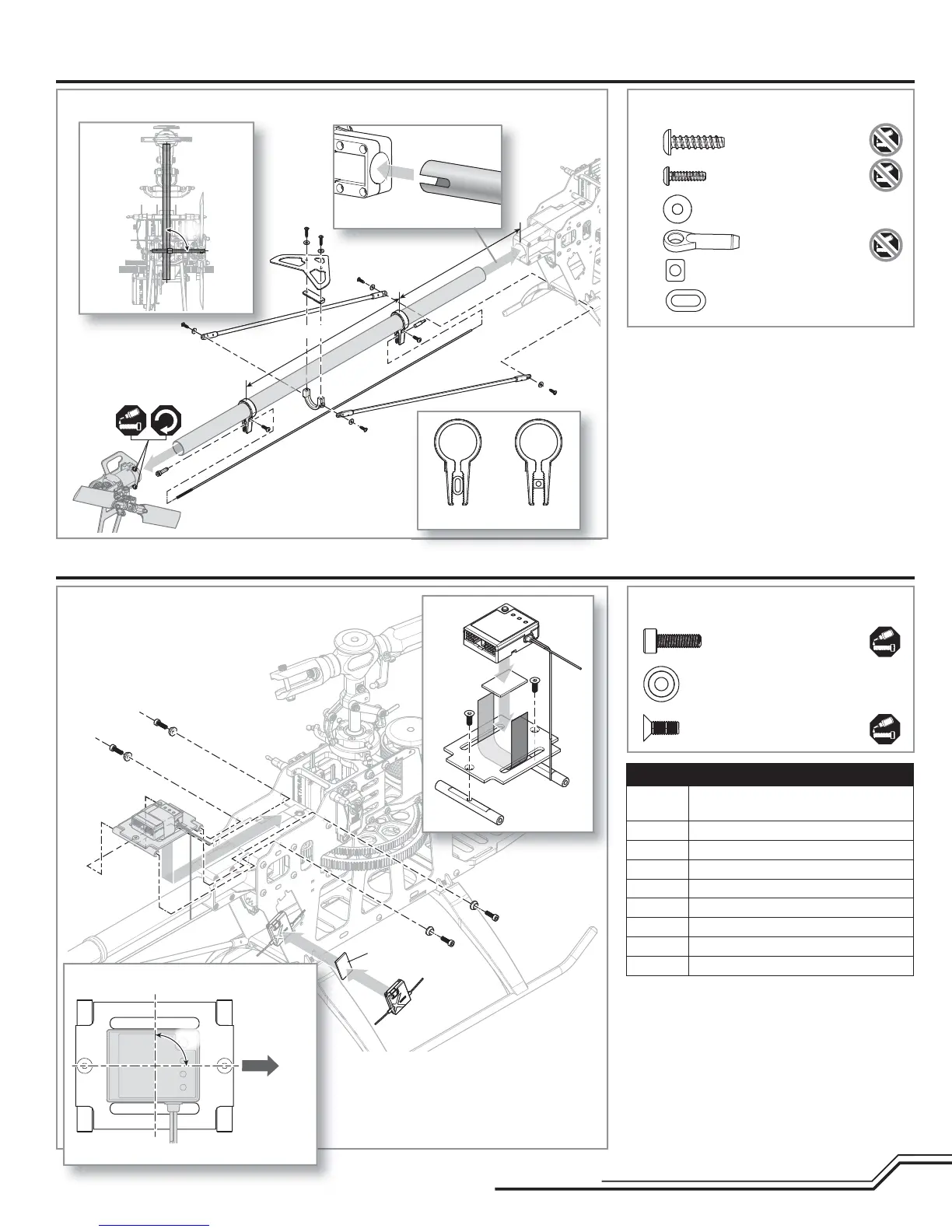

Pièces de l’étape E1 (Sachet E1)
Branchement des servos sur l’AR7200BX
BIND/DAT Prise d’affectation, module de télémétrie
ou data log (optionnel)
AUX2 BEC
AUX3 BEC
THRO Contrôleur
Rx L Récepteur satellite
ELEV Servo central de cyclique
AILE Servo gauche de cyclique
AUX1 Servo droit de cyclique
RUDD Servo d’anticouple
REMARQUE : Connectez le récepteur satellite avant de
connecter les servos.
Vis BTR
M3x10 (x4)
Rondelle cuvette (x4)
Vis à tête fraisée
M3x8 (x2)
Suite de l’assemblage de l’anticouple
Etape T6b Pièces de l’étape T6b (Sachet T8, T3)
Vis auto-taraudeuse
M3x12 (x4)
Vis auto-taraudeuse
M2.5x8 (x2)
Rondelle cuvette M3 (x6)
Chappe (x2)
Insert de guide
de commande Arrière
Insert de guide
de commande Avant
A
B
B
A
C
D
230 mm
120 mm
Module de commande fl ybarless et
récepteur satellite
Mousse adhésive
double face
Installation de l’électronique (E)
90°
Alignement de l’AR7200BX
Avant
Vue du dessus
90°
Vue arrière
Avant Arrière
Vue de la gauche
A
A
A
B
B
A
