Blade 550X - Assemblage du Châssis (F)

55
FR
• Ne serrez pas les vis de fi xation des paliers
et de la platine inférieure durant cette étape.

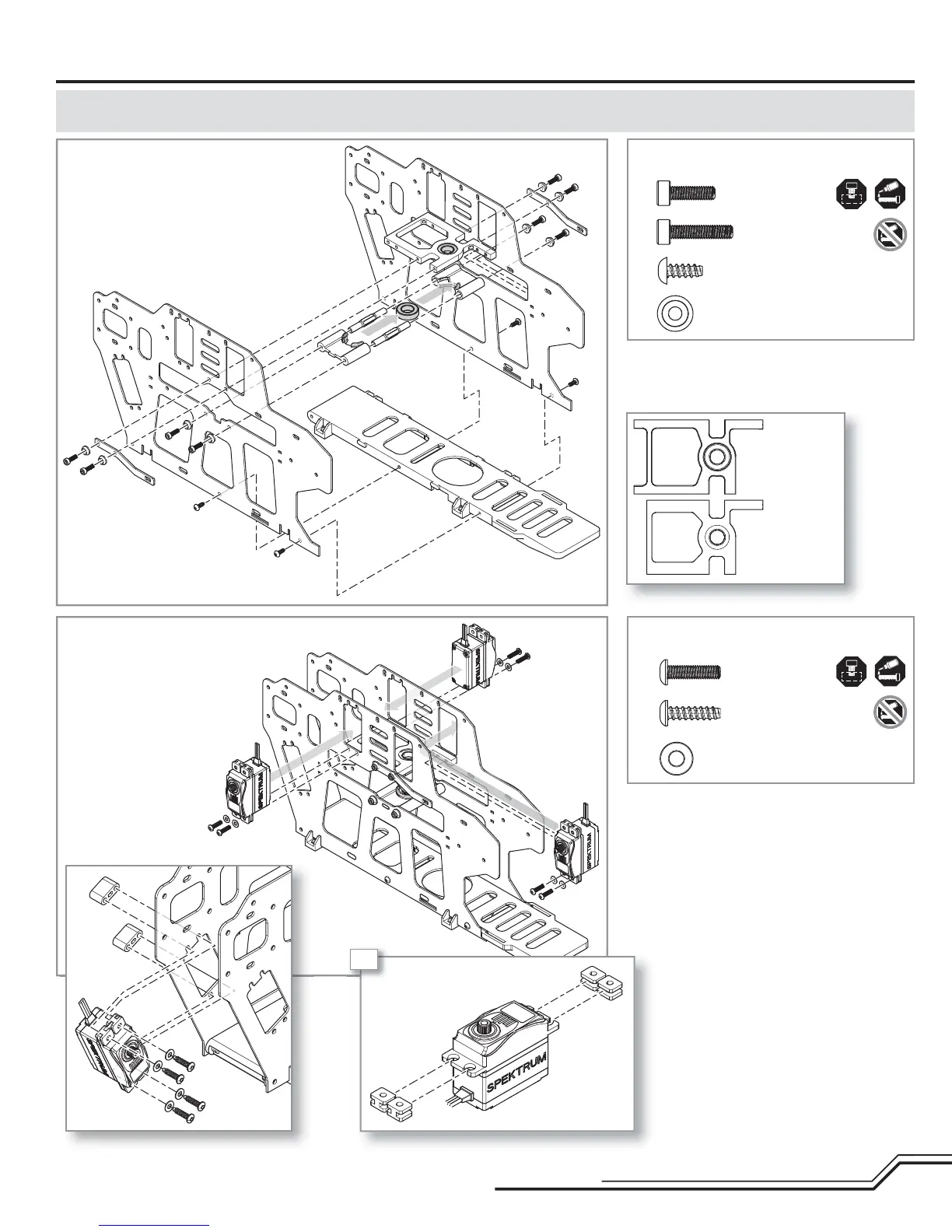

Assemblage du châssis (F)
Pièces de l’étape F1 (Sachet F1, F2, F3)
Pièces de l’étape F2 (Sachet F5)
Etape F1
Etape F2
REMARQUE RELATIVE A L’ASSEMBLAGE: Avant d’effectuer l’assemblage, repérez les endroits où les câbles des servos vont croiser les fl ancs du châssis, afi n
d’arrondir les arrêtes à l’aide de papier abrasif pour éviter l’endommagement des gaines des câbles.
Vis BTR
M3x10 (x4)
Vis BTR
M3x14 (x4)
Vis auto-taraudeuse
M3x8 (x4)
Rondelle cuvette M3 (x8)
Vis BTR à tête
bombée M3x12 (x6)
Vis auto-taraudeuse
M3x12 (x4)
Rondelles de servo (x10)
A
A
A
A
A
B
C
B
A
A
B
B
C
C
C
C
B
B
Support de
roulement
supérieur
Support de
roulement
médian
4X
