Blade 550X - Installazione Della Capottina; Installazione Rotore Principale; Installazione Squadrette Servi E Barrette DI Comando

87
IT
Posizionamento attacchi a sfera sui servi
Allineamento dei comandi per la coda
Servo coda
Servi nella
parte posteriore
del piatto (x2)
Servo nella
parte anteriore
del piatto
Installazione della capottina
Installazione rotore principale
Installazione squadrette servi e barrette di comando
87
• Le pale del rotore principale devono essere ab-
bastanza strette da mantenersi in posizione quando
si appoggia l’elicottero su di un fi anco, ma ab-
bastanza lente da poter ruotare liberamente quando
si muove l’elicottero e lo si ferma di colpo.

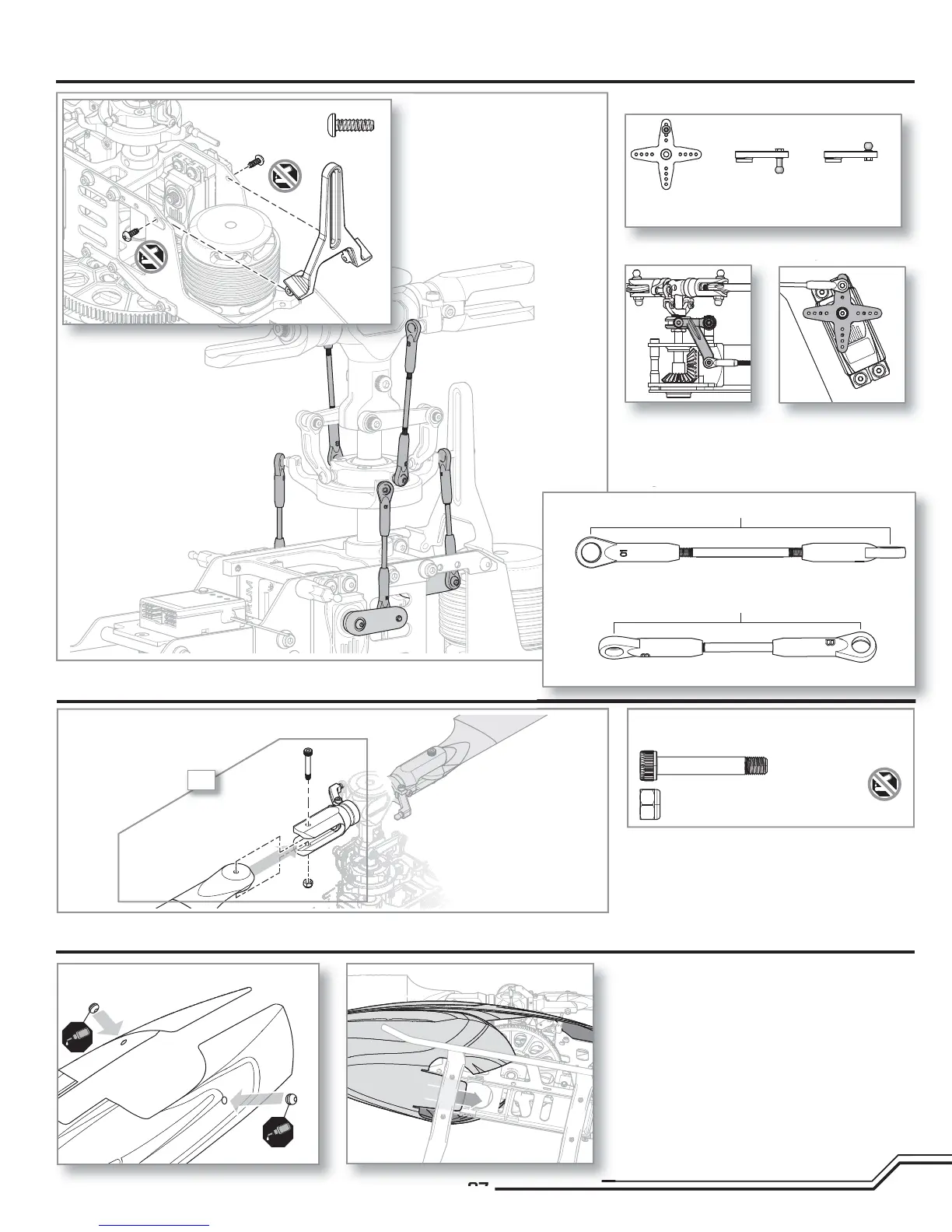

Parti per le pale del rotore principale
2X
Pale rotore principale
Bullone con battuta per pala principale
M4 X 30 (x2)
M4 Dado autobloccante (x2)
Gommini per capottina
p
Posizione neutra per la
squadretta del passo di
coda (vista dal basso)
Posizione neutra per
la squadretta del servo
di coda (vista dal lato destro)
A
A
Lunghezza barrette di comando
g
Dal piatto all’attacco per la pala, 68mm (x2)
68mm
Dal servo al piatto, 56mm (x3)
56mm
A
B
B
B
B
Vite autofi lettante
testa bombata
M3 X 8 (x2)
