Blade 550X - Montaggio del Telaio (F)

79
IT
• A questo punto del montaggio, non stringere
le viti di bloccaggio dei cuscinetti o delle delle
piastre inferiori.

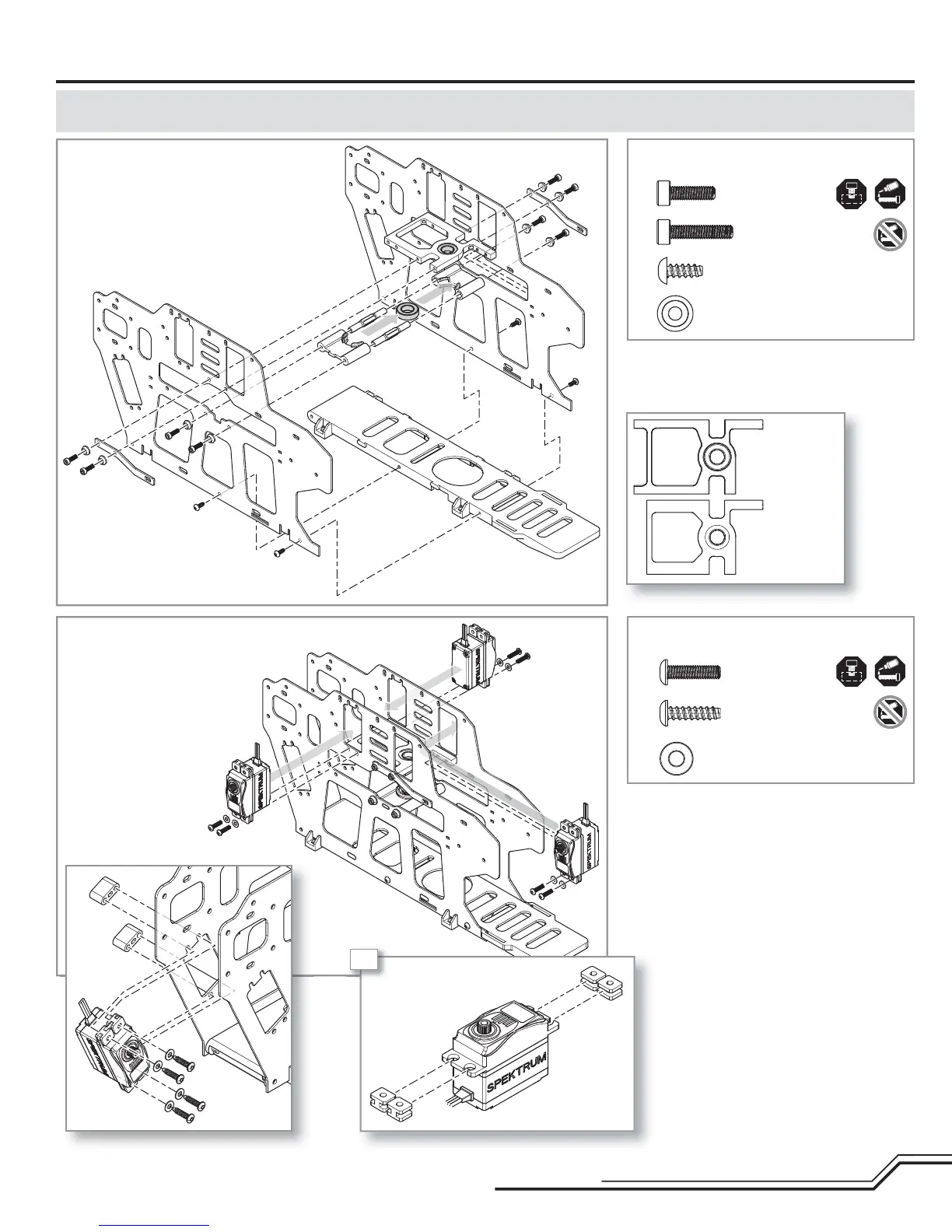

Montaggio del telaio (F)
Parti fase F1 (busta F1, F2, F3)
Parti fase F2 (busta F5)
Fase F1
Fase F2
NOTE PER IL MONTAGGIO: prima di procedere nel montaggio, pianifi care il percorso dei cavi dei servi. Passare con carta vetrata tutti i punti dove i fi li passano
attraverso o in vicinanza del telaio per arrotondare gli spigoli delle fi ancate ed evitare di logorare i fi li.
Bullone con testa
a brugola
M3 X 10 (x4)
Bullone con testa
a brugola
M3 X 14 (x4)
Vite autofi lettante
M3 X 8 (x4)
M3 rondella incassata (x8)
Vite a testa bombata
M3 X 12 (x6)
Vite autofi lettante
M3 X 12 (x4)
Rondelle servi (x10)
A
A
A
A
A
B
C
B
A
A
B
B
C
C
C
C
B
B
Blocco cuscinetto
superiore
Blocco cuscinetto
centrale
4X
