Blade 550X - Page 80

80
IT

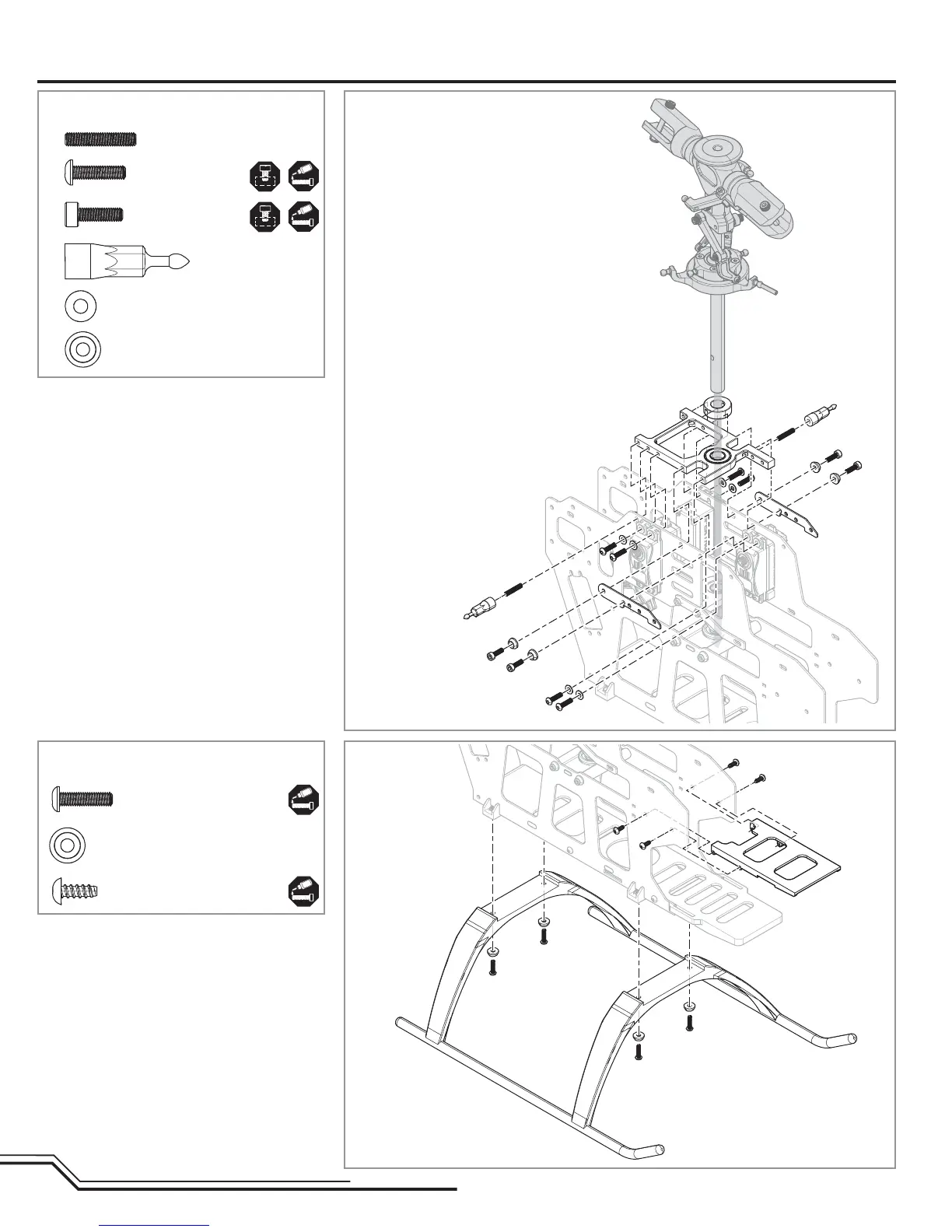

Montaggio del telaio, continua
Fase F3
Fase F4
• Posizionare l’albero principale, poi stringere tutte le
viti del telaio e dei servi.
Parti fase F3 (busta F3, F5)
Parti fase F4 (busta F3)
Grano
M3 X 11 (x2)
Vite a testa
bombata M3 X 12
(x6)
Vite a testa
bombata M3 X 10
(x4)
Supporti montaggio
capottina (x2)
M3 Rondella (x6)
M3 Rondella incassata (x4)
Vite a testa bombata
M3 X 12 (x4)
M3 Rondella incassata (x6)
Vite autofi lettante
M3 X 8 (x4)
A
A
A
A
B
B
B
