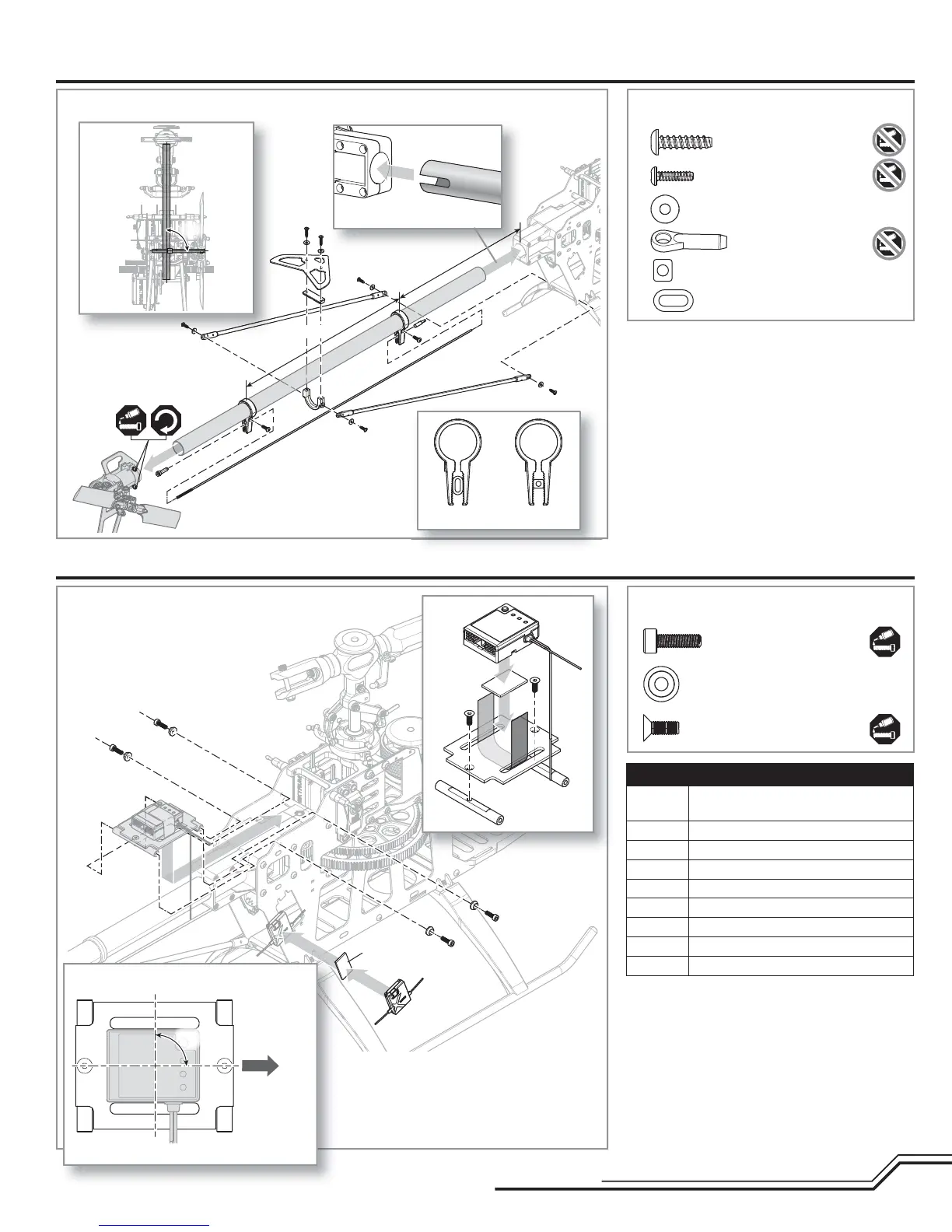

Schritt E1 Teile (Beutel E1)
AR7200BX Servoanschlüsse
BIND/DAT Bindestecker, Telemetriemodul oder
Datenlogger (optional)
AUX2 BEC
AUX3 BEC
THRO Regler
Rx L Satellitenempfänger
ELEV Taumelscheibenservo Mitte
AILE Taumelscheibenservo links
AUX1 Taumelscheibenservo rechts
RUDD Heckservo
HINWEIS: Schließen Sie den Satellitenempfänger an
bevor Sie die Servokabel einstecken.
Inbusschraube
M3 x 10 (x4)
Unterlegscheibe m.
kleinem Loch (x4)
Senkkopfschraube
M3 x 8 (x2)
Heckmontage Fortsetzung
Schritt T6b Schritt T6b Teile (Beutel T8, T3)
Selbstschneidene Schraube
M3 x 12 (x6)
Selbstschneidene
Schraube M2.5 x 8 (x2)
Unterlegscheibe m. kleinem
Loch M3 (x4)
Kugelkopfanschluss
(x 2)
Gestängeführung Heck
Gestängeführung Front
A
B
B
A
230 mm
120 mm
Flybarless Kontroll-Einheit und
Satellitenempfänger
Doppelseitiges
Schaumklebeband
Einbau der Elektronik (E)
90°
Ausrichtung AR7200BX
Vorne
Ansicht von oben
90°
Ansicht
von hinten
Front Heck
Ansicht von links
A
A
A
B
B
A
