Blade 550X - Page 36

36
DE
OIL
OIL

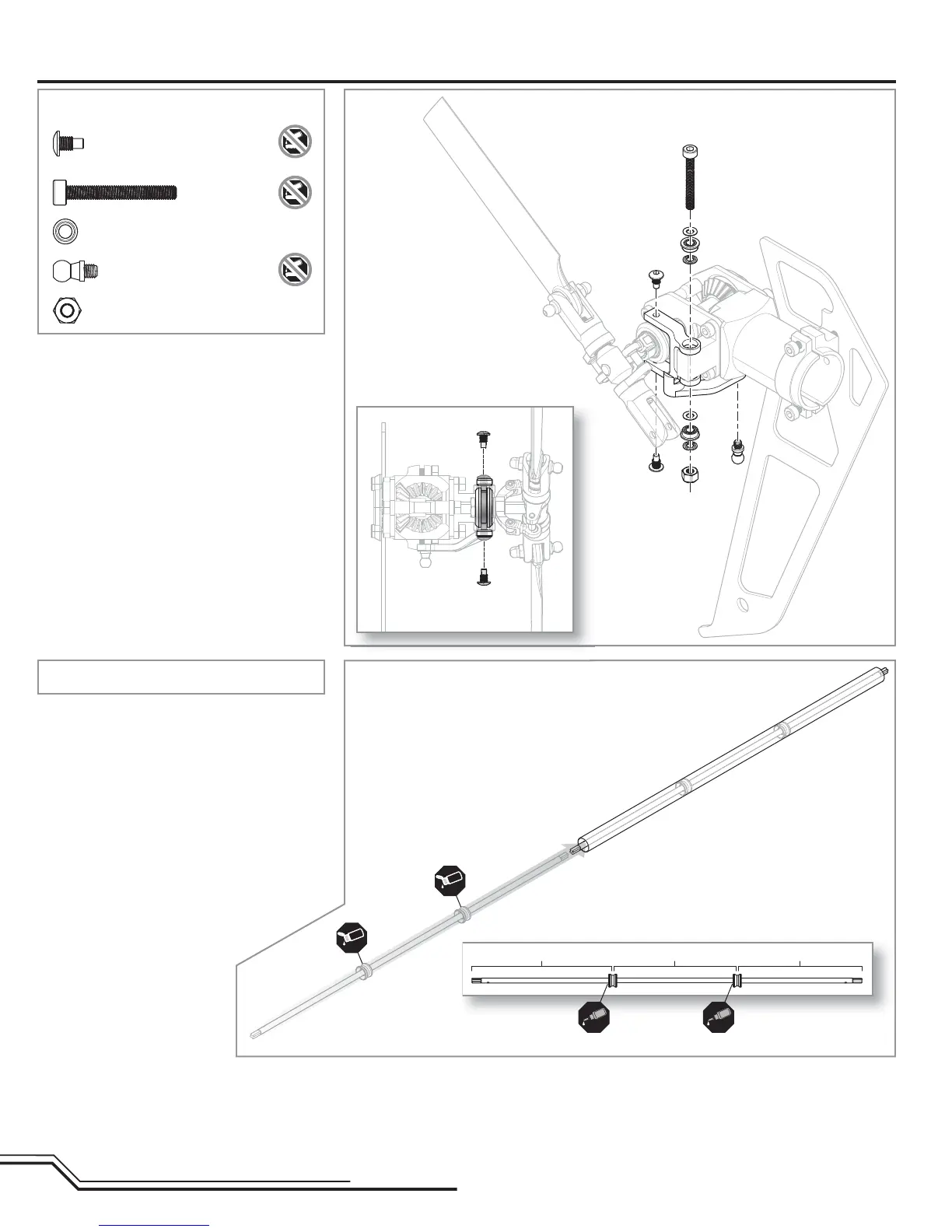

Schritt T6a
• Kleben Sie die Lager der Heckwelle mit etwas
Sekundenkleber in die Positionen im Führungsrohr
(200mm, 200mm) und schieben dann die Heckwelle
ein. Bitte achten Sie darauf nicht die Welle im Lager
zu verkleben.
• Verwenden Sie etwas Öl um das Führungsrohr
einfacher im Heckausleger zu montieren.
• Die Bundseite der Bundscheibe zeigt in das Lager.
Heckrotorblatt für
bessere Erkennbarkeit
nicht dargestellt
214 mm 200 mm 200 mm
Schritt T5Schritt T5 Teile (Beutel T6)
Schritt T6a Teile (Beutel T7)
Heckmontage Fortsetzung
Halbrundschraube
M3 x 5 (x2)
Inbusschraube M3 x 25
M3 Bundscheibe (x2)
Kugelkopf
M3 Stopmutter
Ansicht von hinten
