Blade 550X - Page 35

35
DE
2X

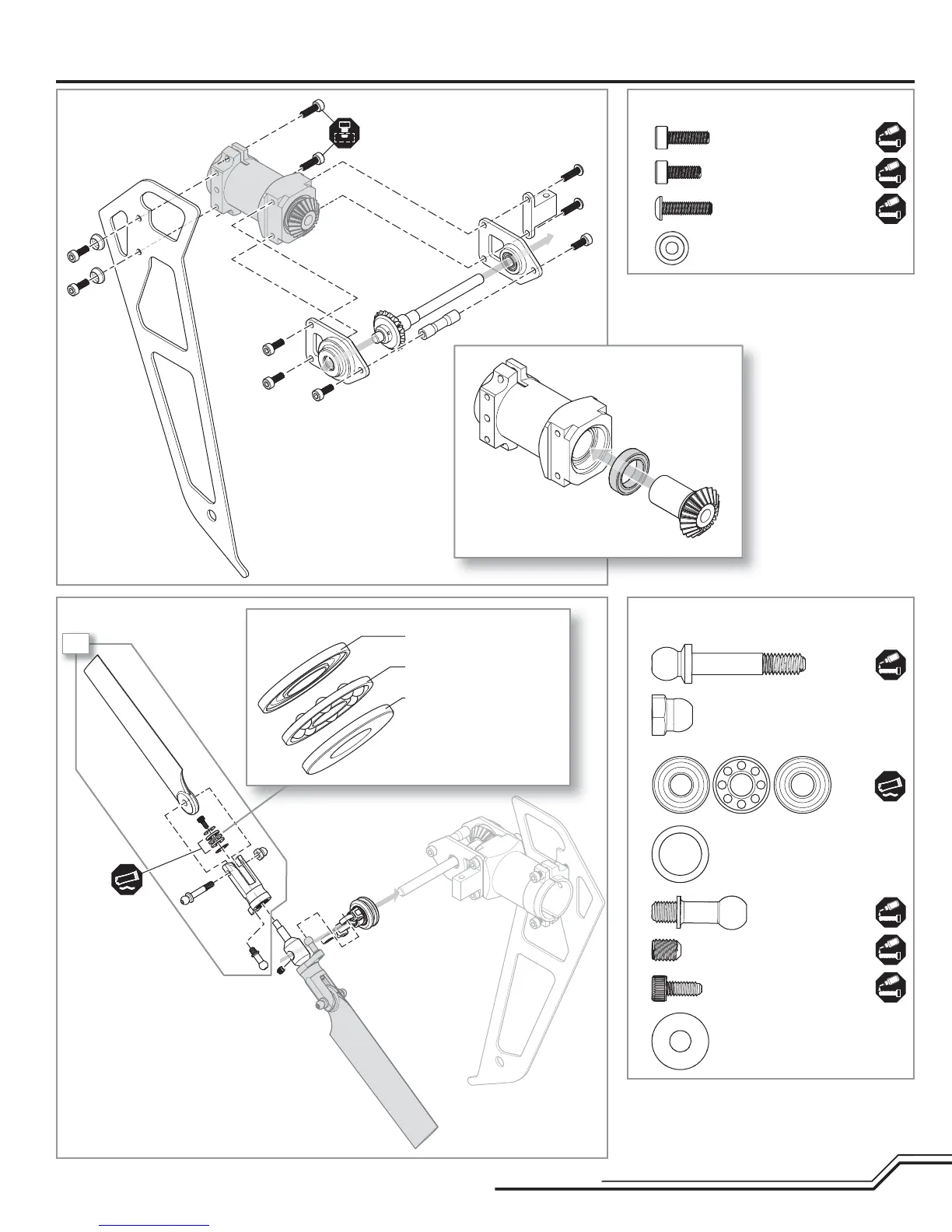

Heckmontage Fortsetzung
Schritt T3
Schritt T4
Schritt T3 Teile (Beutel T2, T3)
Schritt T4 Teile (Beutel T4, T5)
IInbusschraube
M3 x 10 (x2)
Inbusschraube
M3 x 8 (x4)
Halbrundschraube
M3 x 10 (x2)
Unterlegscheibe m.
kleinem Loch M3 (x4)
Heckrotorblattbolzen (x2)
Mutter Heckrotorblattbolzen
(x2)
Drucklager (x2)
Unterlegscheibe für
Drucklager (x2)
Kugelkopfbolzen (x2)
Madenschraube
M3 x 4 (2)
M3 x 8 Inbusschraube
(x2)
M3 Unterlegscheibe (x2)
A
B
A
B
A
A
B
C
B
C
B
B
B
Kleiner Innendurchmesser
Lagerkäfi g
Grosser Innendurchmesser
